::產品概述::


3D CaMega三維光學掃描系統是將光柵條紋投影到物體表面，由CCD將拍攝到的條紋圖像輸入到計算機中，然后根據條紋按照曲率變化的形狀利用相位法和三角法等精確的計算出物體表面每一點的空間坐標（X、Y、Z），生成三維的有色彩信息（R、G、B）的點云數據，產品廣泛應用于逆向工程、快速成型、工業設計、人體數字化、文物數字化等領域。


人體三維掃描器也稱非接觸式三維人體測量系統，人體數字化系統，廣泛應用于服裝，動畫，人機工程等領域。3d Camega DCS系列組合式人體三維掃描器，是國內第一套真正意義上的人體數字化測量系統，其測量數據已不簡單局限于一般的人體特征點或者特征尺寸的截取，而是包含了完整人體各個部位的三維信息，測量精度高（整體精確到0.5mm），測量速度迅捷（完整掃描一次約3秒），是發展人體（人臉）模式識別，特種服裝設計（如航空航天服，潛水服），人體特殊裝備（人體假肢，個性化武器裝備），以及開展人機工程研究的理想工具。

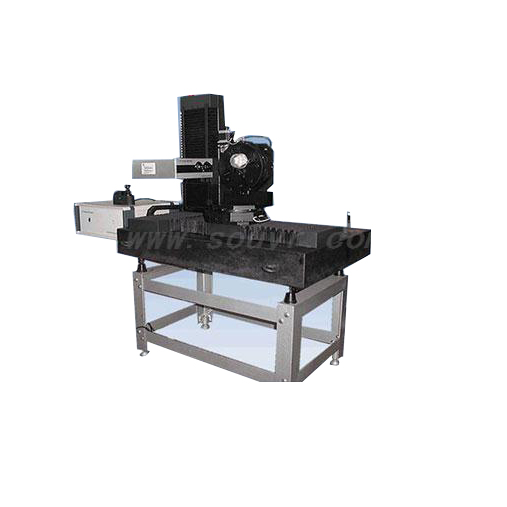

3D CaMega MCS五軸全自動光學掃描系統

3D CaMega 五軸全自動光學三維掃描系統，是有小視場、高精度的光學三維掃描系統和高精密數控五軸機械系統組合而成，針對牙模、葉輪、齒輪等小型復雜零件進行三維掃描而研制的高集成度、高自由度的掃描系統，該系統利用精密機械系統精確移動定位實現對物體進行多方位、多角度的拍攝，生成全面、統一的三維型面點云數據。尤其適合于牙齒模型、齒輪、葉輪、子彈頭等精度要求高、型面復雜的物體。

系統特點

• 超高精度、超高密度、光學照相式三維掃描數字化系統
• 能完成復雜零部件、模型等的三維型面掃描測量，對某些超小物體細微特征有極強的三維掃描能力
• 精度高：只需單幅或多幅圖像就能獲得高精度的X、Y、Z空間坐標的獨特原理算法，對相機和鏡頭采用獨特、先進的校正方法確保得到高精度的檢測結果
• 速度快：在0.4秒內獲取130萬個數據，完成所測對象每一個象素點空間坐標（X、Y、Z）及灰度信息的攝取
• 效率高：照相式的檢測，一次檢測范圍是一定的視場范圍而不只是一點或一條線，具有非常高的檢測效率
• 安全性：由于不采用對人體有害的激光，只采用通常照明用白光源，具有絕對的安全性，可在普通的生產條件下使用
• 高自由度：配合精密的五軸機械系統，隨意掃描物體的任何部位
• 良好的操作性:掃描一副牙齒模型的時間為30分鐘
• 兼備3D CaMega 三維圖像數據處理軟件

CloudFrom三維數據處理軟件
ColudForm數據處理軟件是3D CaMega自主開發的中文數據處理軟件，擁有三維數據處理軟件自主知識產權，該軟件開放性好，擴充性極強，可針對用戶需求開發特殊功能模塊。該軟件具有強大的三維（彩色）數據處理功能和人性化的操作界面。其具體功能如下：

• 三維顯示，海量三維（彩色）點云數據的各種圖形、圖像可視化
• 數據編輯，表面平滑、補\刪點、縫合、分割、整合等
• 數據整合，手動拼接、多點對應拼接、智能精確拼接、組數據與組數據的拼接
• 計算功能，直線\曲線距離、面積、體積、半徑、角度、截面線、輪廓線等
• 三維建模，建立并優化整體三角片模型
• 數據輸出，多種格式數據輸出，ASC、OBJ、WRL、STL、TXT、IGS等

MCS-30五軸全自動數字化掃描器主要技術參數

• 單次拍攝范圍（毫米）：30 x 24
• 拍攝距離：100毫米
• 景深：-5 ~ +5毫米
• 取點間距：0.023毫米
• 圖像分辨率：1280 x 1024像素
• 測量精度：0.01毫米
• 直線軸有效行程：150毫米
• 回轉軸有效行程：-180 ~ +180 毫米
• 機械系統：5軸（直線三軸、回轉兩軸）00級大理石臺面，高精密直線導軌絲杠，光柵尺分辨率0.001毫米

::應用范圍::

適用于服裝設計、人機工程、醫學美容整形、人體三維測量、仿生學、制鞋業等諸多領域。

::技術特征::

• 超高精度、超高密度、光學照相式三維掃描數字化系統
• 能完成復雜零部件、模型等的三維型面掃描測量，對某些超小物體細微特征有極強的三維掃描能力
• 精度高：對相機和鏡頭采用獨特、先進的校正方法確保得到高精度的檢測結果
• 速度快：在0.4秒內獲取130萬個數據，完成所測對象每一個象素點空間坐標（X、Y、Z）及灰度信息的攝取
• 效率高：照相式的檢測，一次檢測范圍是一定的視場范圍而不只是一點或一條線，具有非常高的檢測效率
• 安全性：由于不采用對人體有害的激光，只采用通常照明用白光源，具有絕對的安全性，可在普通的生產條件下使用
• 高自由度：配合精密的五軸機械系統，隨意掃描物體的任何部位
• 良好的操作性:掃描一副牙齒模型的時間為30分鐘
• 兼備3D CaMega 三維圖像數據處理軟件
