::產品概述::
訊維SDI切換器系列
訊維SDI 數字視頻切換器，BNC接口。是專為數字視頻信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各路視頻輸入信號切換到一路視頻輸出通道中，主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等結合。本產品帶有斷電現場保護，并具備RS232控制接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。
特性
1、采用專利技術，實現信號 1.485Gbps 超高帶寬保真傳輸；
2、帶有自動增益技術；
3、內置智能電源管理單元及冗余電源，系統工作更加穩定；
4、超強的智能檢測系統，可以對設備的控制接口、電源系統、操作系統進行智能自檢、智能報錯；
5、強大的控制接口保護功能，防靜電、防雷擊，并且具有RS232控制接口；
6、更富有人性化的菜單設計，2種鍵盤操作模式，更加符合不同客戶的操作習慣；
7、內置32組切換預設模式，更加便于客戶迅速調用切換模式；
8、強大的紅外遙控功能，設備同時具有本地遙控和紅外遙控，可實現脫離電腦或中控進行遠程操作；
9、內置系統自恢復功能，當客戶操作出現失誤，執行該功能，可恢復出廠設置。
產品型號
| 型號 | 規格 |

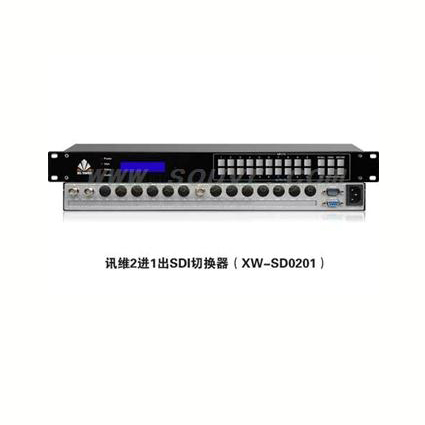

| XW-SD0201 | 輸入：2路，?輸出：1路 ，機箱：1U |

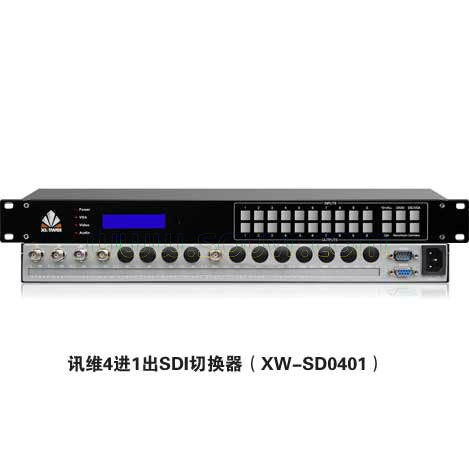

| XW-SD0401 | 輸入：4路， 輸出：1路 ，機箱：1U |
| XW-SD0801 | 輸入：8路， 輸出：1路 ，機箱：1U |

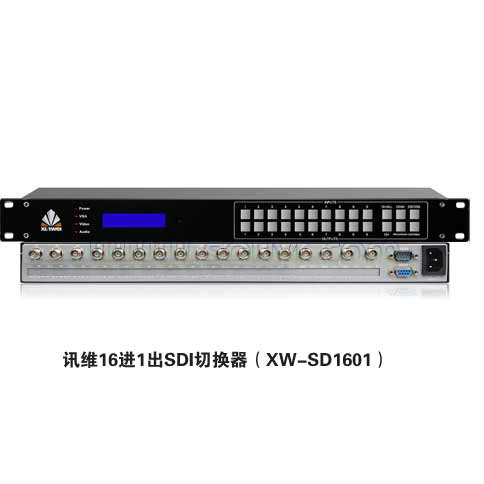

| XW-SD1601 | 輸入：16路， 輸出：1路 ，機箱：1U |
| XW-SD3201 | 輸入：32路， 輸出：1路 ，機箱：1U |
::技術特征::
1、采用專利技術，實現信號 1.485Gbps 超高帶寬保真傳輸；
2、帶有自動增益技術；
3、內置智能電源管理單元及冗余電源，系統工作更加穩定；
4、超強的智能檢測系統，可以對設備的控制接口、電源系統、操作系統進行智能自檢、智能報錯；
5、強大的控制接口保護功能，防靜電、防雷擊，并且具有RS232控制接口；
6、更富有人性化的菜單設計，2種鍵盤操作模式，更加符合不同客戶的操作習慣；
7、內置32組切換預設模式，更加便于客戶迅速調用切換模式；
8、強大的紅外遙控功能，設備同時具有本地遙控和紅外遙控，可實現脫離電腦或中控進行遠程操作；
9、內置系統自恢復功能，當客戶操作出現失誤，執行該功能，可恢復出廠設置。
::應用領域::
主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等結合。
::規格參數::
| 技術參數 | |
| 帶寬(速率) | 1.5GBits（HD-SDI）、3GBits(3G-SDI) |
| 亮色度干擾 | -55dB@5Mhz |
| 微分相位 | 0.05o(RL=150Ω) |
| 微分增益 | 0.05%(RL=150Ω) |
| 傳播延時 | 5ns(±1) |
| 切換速度 | ≤180ns |
| 視頻接口 | |
| 信號類型 | SD-SDI/HD-SDI/3G-SDI信號 |
| 接口 | BNC |
| 電平范圍 | 0.5Vp-p-1.0Vp-p |
| 阻抗 | 75Ω |
| 回波損耗 | -30db@5MHz |
| 控制類型 | |
| 控制方式 | 面板、遙控、軟件 |
| 面板按鍵 | 觸點 |
| 控制接口 | RS-232(DB9) |
| 波特率與協議波特率 | 9600 |
| 數據位 | 8位 |
| 停止位 | 1位，無奇偶校驗位 |
| 串行控制口結構 | 2=TX，3=RX，5=GND |
| 規格參數 | |
| 電 源 | 100VAC ~ 240VAC, 50/60 Hz |
| 存儲環境溫度 | -20°C ~ +60°C |
| 工作溫度 | 0℃-50℃ |
| 相對環境濕度 | 5%~ 75% |
| 產品尺寸 | 1U |
?
