::產品概述::

Mviewtech Pentagon?五進一出多畫面處理器

Mviewtech Pentagon?五進一出多畫面處理器五進一出多畫面處理器是一臺純硬件架構、無操作系統的高性能視頻圖像處理器，適用于超高分辨率需求的虛擬仿真、網絡操作中心、控制中心、會議系統，展覽展示，安防監控，數字標牌，電子白板等行業。

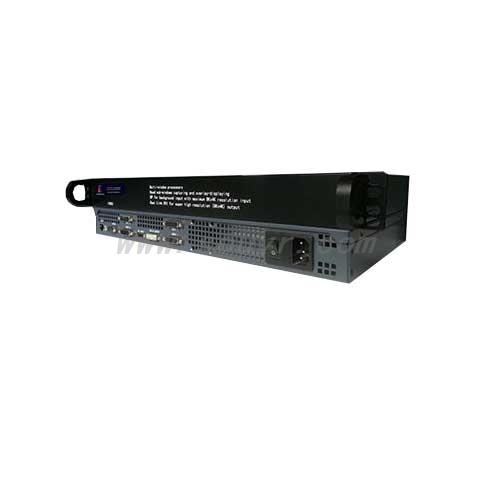

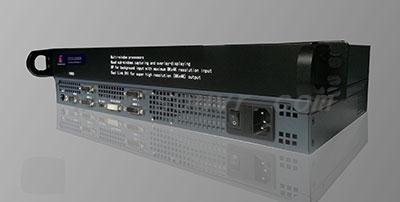

Pengtagon? 五進一出多畫面處理器外觀圖

Pentagon?五進一出多畫面處理器集高清視頻信號采集、實時高分辨率數字圖像處理、三維高階數字濾波等高端圖像處理、支持NVIDIA 3D Vision立體顯示處理功能于一身，具有強大的信號處理能力。本款產品采用大容量高速FPGA作信號處理，從根本上保證對所有輸入信號源進行全實時處理和數據一致性，圖像無延遲、無離散化、不丟幀，實現了圖像的完美呈現。

Pentagon?五進一出多畫面處理器支持多種信號源輸入模式，包括復合視頻（DVD或攝像頭信號）、電腦信號（VGA或DVI信號）、高清數字信號（HDMI或高分辨率DVI信號）、YPbPr信號輸入、Displapyort1.1a 8Kx4K超高清動態底圖輸入等。對復合視頻，能兼容NTSC/PAL/SECAM等模擬制式；對計算機視頻信號，能兼容支持各種常見分辨率，并可實現自定義非常規分辨率；對Displayport 輸入信號支持360Mhz全帶寬輸入（10.8Gbps）。Pentagon?五進一出多畫面處理器輸出為Dual Link DVI 支持8Kx4K輸出（與Displapyort 輸入分辨率相同或者自定義輸出分辨率）?？梢赃B接2560x1600@60Hz，1080P120Hz、4Kx2K顯示設備，或者配合大視的多屏寶、超高清的邊緣融合機，實現高分辨率的開窗，漫游疊加功能。

Pentagon?五進一出多畫面處理器色彩采樣深度可達36bit/像素，圖像質量出色，而且具備諸多功能，例如：基于TCP/IP的控制、動態調整窗口大小、信號裁剪、倍頻、EDID自定義分辨率等。

產品特性

純硬件FPGA架構——采用全硬件FPGA架構，內部自建核心運算機制，圖像處理性能優異。無內嵌操作系統，啟動速度快（約3秒），從架構設計上克服了基于工控機的同類產品存在的啟動慢、易死機、軟件沖突、藍屏、計算機病毒及可靠性差等諸多缺點。平均故障時間MTBF>30,000小時，穩定性高，支持365×24小時的連續運行，能夠適應控制室、調度中心、監控中心等場所對系統性能日益嚴格的要求。

高性能專業芯片——視頻處理采用大視獨有的FlexView系列高性能視頻處理芯片，芯片采用納米級半導體工藝，可對高清視頻信號進行全幀速實時無失真處理。目前采用高性能的28nm M6系列芯片可以輕松滿足市場的需求。

支持多種信號輸入-------獨創DVI-M接口，支持4路DVI/HDMI/VGA/YPbPr/BNC 信號輸入；超高清動態底圖Displayport1.1a接口(10.8GBps滿帶寬處理)，支持8Kx4K分辨率輸入10.8GBps

DP信號輸入：

CVBS信號輸入：

DVI信號輸入（Single Link）：

HDMI信號輸入：

VGA信號輸入：

YPbPr信號輸入：

超高清輸出-------雙鏈路Dual Link DVI輸出（330MHz 帶寬），支持8Kx4K分辨率輸出

畫面任意漫游——每個信號窗口均可在所有輸出的畫面中任意漫游，可顯示在大屏上的任意位置。

畫面縮放功能——每個窗口的畫面大小可任意進行縮放，可單獨或組合對高度、寬度進行放大或縮小，通過獨有的視頻補償處理算法保證畫質不受任何損失。畫面縮小時無尺度限制，畫面放大時可充滿整個畫面視野范圍。

畫中畫顯示——畫面上方可疊加顯示另一窗口畫面，即所謂的“畫中畫”功能。其中小畫面不受下方畫面的區域控制，可以跨越大畫面的邊界進行顯示，布局方式更加靈活自由。

信號去黑邊功能——設備不僅支持對模擬視頻信號的去黑邊，而且支持對所有高分辨率數字信號的去邊、裁切功能，使得對畫面的控制方法更加豐富多樣，可以完美解決前端信號（尤其是非標準的攝像頭輸出信號）產生的黑邊問題。

無縫實時切換——設備內部硬件的高清信號處理機制，從原理上確保了單個或多個信號能夠進行無縫切換。

倍頻倍線功能——設備具有倍頻倍線功能，可對圖像信號進行倍線縮放顯示，對低幀率信號進行倍頻增強顯示，實現對低分辨率、低幀率信號的完美增強回顯。通過倍頻倍線處理，可將不同分辨率的各路信號統一處理輸出相同分辨率的信號，極大程度地提升了畫面的整體質量。

EDID配置管理——支持EDID（Extended Display Identification Data，擴展顯示識別數據）的讀取、修改、自定義Displayport 輸入支持（8Kx4K），極大程度的提高了對大屏顯示設備的兼容性，使得設備輸出信號可以適應各種常規以及非常規的應用場合。

管理權限分級——PC端控制軟件可以設置不同的用戶、權限級別，定義不同的允許操作、限制操作，實現對操作人員權限的技術層面的限制管理。

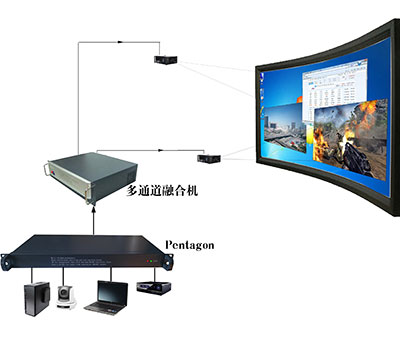

Pentagon多畫面處理器與融合機相連系統圖如下：

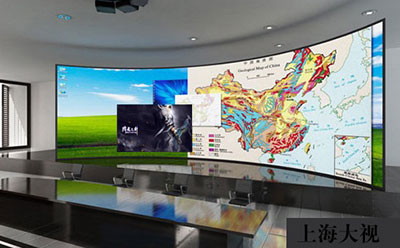

投影融合最終顯示畫面如下圖：

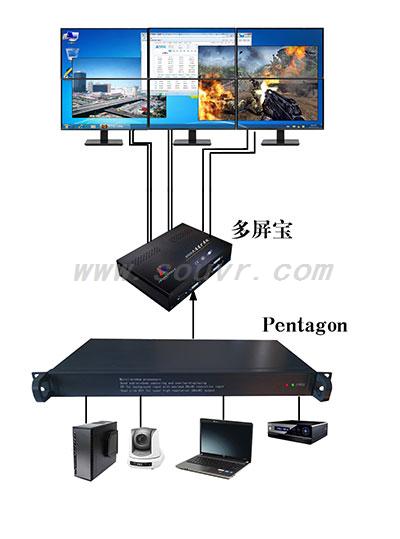

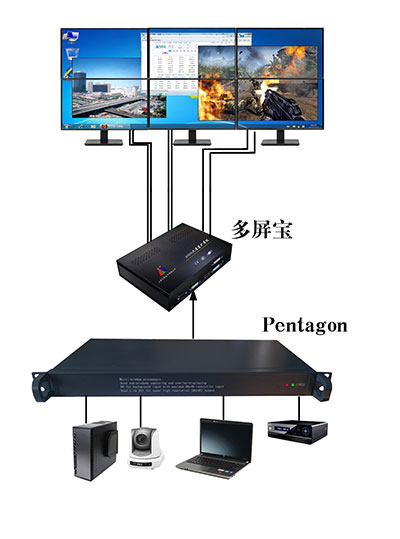

Pentagon多畫面處理器與多屏寶相連系統圖如下：

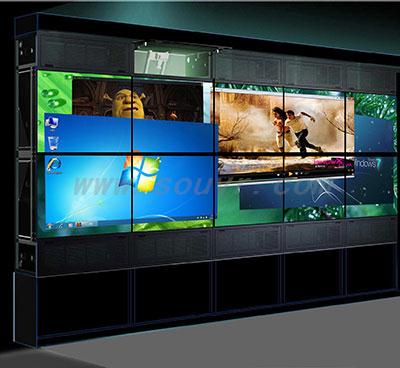

拼接系統開窗顯示如下圖：

::應用范圍::

該產品可以廣泛應用在虛擬仿真，虛擬現實，軍事，3D游戲，高分辨率邊緣融合系統，高清醫療顯示。

::技術特征::

?采用全硬件FPGA架構
?視頻處理采用大視獨有的FlexView系列高性能視頻處理芯片
?獨創DVI-M接口，支持4路DVI/HDMI/VGA/YPbPr/BNC 信號輸入
?支持8Kx4K分辨率輸入10.8GBps
?采用大容量高速FPGA作信號處理
?對Displayport 輸入信號最高支持360Mhz全帶寬輸入（10.8Gbps）
?基于TCP/IP的控制、動態調整窗口大小、信號裁剪、倍頻、EDID自定義分辨率等

::產品規格::

?
