::產品概述::

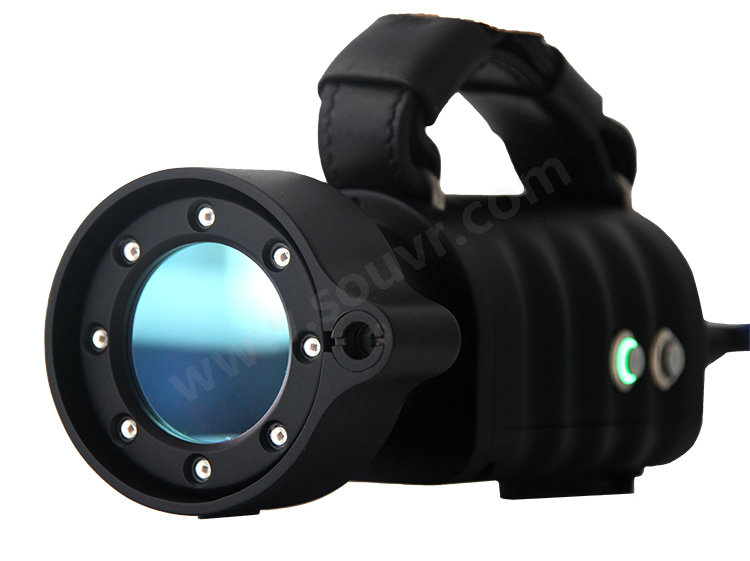

全局攝影測量系統MSCAN

MSCAN全局攝影測量系統采用高精度相機，通過拍攝被測物體的多幅2D圖像，利用特定算法對上述圖像進行迭代，計算出物體表面關鍵信息點的三維坐標值，獲得物體3D數據及三維坐標。MSCAN輕巧靈活，使用方便，拍攝操作簡單快速；采用進口工業CCD相機，穩定可靠，可進一步減小掃描大型工件的累計誤差

MSCAN通常被用于大型物體或者零件的測量和定位。一方面，它可以搭配HSCAN手持式三維掃描儀，有效減小三維掃描過程中累計誤差；另一方面，MSCAN系統也可以單獨使用，用于中大型（最大可測量幾十米的物體）工件的三維測量，以檢測產品尺寸、幾何形變等。該系統廣泛應用于汽車整車、航天航空、船舶工業、建筑、大型文物、發電設備及工程機械等領域。

系統采用高精度的工業相機作為采集單元，相機的光圈，焦距等參數出廠前已標定，保證設備的一致性和穩定性。良好的人機交互設計也避免了工程師誤操作相機導致參數偏離而影響精度的情況，可實現長期穩定高效工作。圖像數據實時傳輸，可實時查看當前圖片，軟件操作簡潔明了，不僅能單獨使用用于測量大型工件的關鍵尺寸偏差，同時也能與HSCAN手持式三維掃描儀結合使用，測量更復雜更精細的工件尺寸。

產品特點：

● 測量精準：掃描精度高，體積精度可達0.025mm/m

● 傳輸穩定：千兆網傳輸數據，傳輸速度可達1Gbps，快速穩定

● 輔助光源：光源按鈕開啟，可輔助顯示當前拍攝范圍

● 可自定位：MSCAN既是數據采集系統，也是其自身的定位系統，因此無需配備外部跟蹤或定位設備。

● 輕巧靈活：得益于小巧的尺寸，設備整體重量不足0.5kg

::產品規格::

適用行業

● 文物雕塑

● 家居家裝

● 三維掃描與虛擬現實

● 汽車行業

● 航空航天船舶

● 軌道交通

● 機械制造

::資料下載::

Scantech 全局攝影測量系統MSCAN
