::產品概述::

AR-vision-s是一款應用于虛擬實境的專業產品。此款『頭戴式顯示器（HMD）』，主要透過靠近眼部的微型顯示器投射影像或視訊媒體。

Trivisio公司對本款頭戴式顯示器提供三種舒適的配戴方式∶

?	?	?
護目鏡式:靠鼻子和耳朵來支撐設備的重量 ?	前額固定式:利用使用者頭額來支撐設備的重量 ?	頭戴式:采用固定使用者頭部方式 ?

增強現實一種源于虛擬實境的技術。虛擬實境是對虛擬世界中環境及物體的一種體驗，增強現實就是在觀看者視野內同時體驗現實世界的影像并加入虛擬物件。

當觀看者透過其他電腦運算出來的資料內容并加進現實世界的影像時，我們就稱之為“增強現實”。每個人都曾有增強現實的體驗，看電視時，觀眾透過其他虛擬物體所顯示出的文字和圖片資訊來觀看，如∶氣象新聞播報員身后的氣象圖背景。

本產品可以為使用者帶來沉浸式的視覺體驗并同時呈現3D虛擬物件。

視頻追蹤是視頻穿透式HMD的另一項應用。AR-vision-s具有多種功能模式，其中之一就是擷取真實場景的影像并將得到的結果在微型顯示器上還原呈現。這種擷取模式可用于追蹤使用者的視野。

技術特征

顯示器
AR-vision-s設備采用被動立體技術，可為使用者提供3D立體效果，在立體體驗過程中不會降低影像解析度。所需顯示卡為雙向輸入/輸出顯示卡（NVIDIA），為使用者提供優秀視覺效果的立體體驗。需要有標準顯示卡才可體驗到沉浸式體驗。

微型顯示器具有以下特點∶

?每個顯示器800×600解析度，48萬像素，18位元色階顯示。
?顯示器采用的是能夠展示圖像品質的矽基液晶（LCOS）材料，呈現一流的清晰度、亮度和對比度，可以讓使用者舒適地欣賞畫面，避免眼睛疲勞。
?使用控制裝置調整亮度和對比。
?顯示器的圖像顯示頻率為單色120赫茲（黃色、紅色、藍色），三種顏色的顯示速率共計為360赫茲，所以畫面不會產生閃爍的情形。
?AR-vision 可為觀看者提供40°對角的真實視野。頭戴式顯示器的40°視野就如同在兩米之外觀看57英寸大屏幕的效果一般。
?兩個接目鏡的良視距離為18毫米。

攝影機
Trivisio擴增實境提供的攝影機具備USB 2.0介面、PAL制式、NTSC制式，這些微型攝像機具備以下特點∶

?解析度480×640，可以選擇VGA掃描。
?圖像擷取頻率高達每秒48幀。
?6mm透鏡（×0.9或×0.12vision），使用者可對透鏡進行調整。
?手動調整焦距。
?手動調整攝影機的聚焦。

電源裝置連通性
AR-vision-S 裝有一個電源裝置，用于連結以下的操控∶

?手動顯示調整（亮度與對比）。還能夠透過電腦對圖像進行控制，因為在擴增實境模式中電腦就是負責提供影像的來源之一。
?連接輸入/輸出訊號線
?選擇功能模式

電源裝置裝附有一個可重復充電并可被更換的鎳氫電池

?尺寸（長/寬/高）105×155×43毫米。
?重量~480克，包括電池。
?鎳氫電池6V/2，1Ah使用原廠電池充電50分鐘，標準狀態下可連續供電2小時。

頭戴式顯示器的配件及設備調整
可按照使用者眼部位置分兩步進行調整

?根據使用者的臉形和眼部位置對頭戴式顯示器進行調整
?為了適應每個觀看者的瞳距（IPD），接目鏡間距分為兩種調整方式
?標準瞳距調整∶60-70毫米，擴展瞳距調整∶55-72毫米

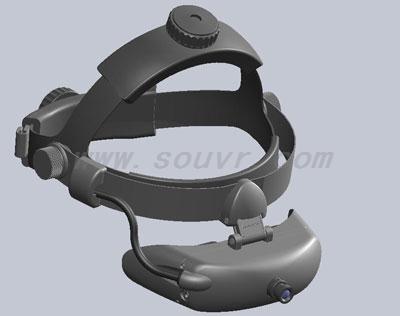

頭戴式顯示器（HMD）

?頭戴式顯示器帶有一條1.2米長的基本訊號線，可根據需要進行訊號線長度調整。
?該設備在頭上的重量150克。
?頭戴式顯示器的尺寸（長/寬/高）155×50×35毫米。
?設備的操作溫度-10℃~+40℃。

頭戴式顯示器

電源裝置

相機比較:

有兩種版本的全色相機:

模擬式 (PAL 或 NTSC)
數字式 (USB 2.0)

對于大多數混合現實的應用，相機信號需要被數字化后疊加到計算機產生的信號上。如果采用模型相機，則需要如帶有由采集視頻功能硬件的電視卡或圖形卡來實現。如果頭移動（或左右轉動）過快，PAL/NTSC相機的缺點就會表露，影響圖象識別質量。有些HMD的設置可以由用戶手動調整。

::應用范圍::

可用于2D、3D沉浸或半沉浸式與混合虛擬實境的視覺化呈現，以電腦運算為基礎的工作環境，360度環景影像，能運用在城市規劃、古生物研究、古代廢墟及山脈的重現、建筑專案的設計與視覺化。

::技術特征::

?AR-vision-s設備采用被動立體技術，可為使用者提供3D立體效果。
?所需顯示卡為雙向輸入/輸出顯示卡（NVIDIA），為使用者提供視覺效果的立體體驗。
?每個顯示器800×600解析度，48萬像素，18位元色階顯示。
?顯示器采用的是能夠展示圖像品質的矽基液晶（LCOS）材料，呈現一流的清晰度、亮度和對比度，可以讓使用者舒適地欣賞畫面，避免眼睛疲勞。
?使用控制裝置調整亮度和對比。
?顯示器的圖像顯示頻率為單色120Hz（黃色、紅色、藍色），三種顏色的顯示速率共計為360Hz，所以畫面不會產生閃爍的情形。
?AR-vision 可為觀看者提供40°對角的真實視野。頭戴式顯示器的40°視野就如同在兩米之外觀看57英寸大屏幕的效果一般。
?兩個接目鏡的良視距離為18mm。
?解析度480×640，可以選擇VGA掃描。
?圖像擷取頻率高達每秒48幀。
?6mm透鏡（×0.9或×0.12vision），使用者可對透鏡進行調整。
?手動調整焦距。
?手動調整攝影機的聚焦。
