::產品概述::

產品技術

PrimeSensor技術

PrimeSense公司是一家無晶圓廠半導體制造企業。PrimeSense的技術廣泛應用于電視機、機頂盒、臥室電腦以及其他具有自然交互功能的消費電子設備。

公司的PrimeSensor產品包括Reference Design和NITE兩款中間件。

PrimeSensor Reference Design是一款低成本的即插即用設備，通過USB供電，可安裝在電視屏幕或顯示器上方或側面，也可集成在上述設備當中。Reference Design可生成環境場景的實時深度、顏色和音頻數據，適用于不同的光照條件（包括完全黑暗或明亮的房間）。產品不需要用戶佩戴其他設備，不需要校準，也不需要使用主機處理器的計算資源。
?

PrimeSensor產品還包括名為NITE?的中間件，具有先進的可視化數據處理功能，符合CE標準。NITE配有計算框架，適用于多種自然交互應用程序的研發。NITE軟件開發工具包配有完全備案的API和框架，一方面適用于圖形使用界面的設計和研發，另一方面還符合游戲開發流程。

PrimeSense系列產品包含PrimeSensor Reference Design和PrimeSense SoC，作為系統的后端系統芯片使用，還包括3D數據生成元件、光學設備以及NITE處理中間件。
?

PrimeSense SoC采用PrimeSense公司自行設計的高度并聯計算邏輯，可以根據標準CMOS傳感器的信號計算出每個像素的深度值。此外，PrimeSense SoC還包含彩色CMOS傳感器接口、集成模數轉換器、USB物理層芯片以及固件運行控制器，整套系統功能靈活，便于升級。NITE可以將深度、顏色等原始視覺數據轉化為實際的應用程序命令。

Reference Design

PrimeSensor是一款端到端解決方案，可以讓計算機像人類一樣按照3D立體方式感知世界，并將其轉換成同步深度圖像。該解決方案包含傳感器組件和感知組件，傳感器組件用于場景（用戶及其周圍環境）觀測，感知組件是系統的“大腦”，能夠理解用戶與環境的互動。

PrimeSensor Reference Design就是該解決方案的傳感器組件。

工作原理

PrimeSense采用Light Coding?（光編碼）技術進行深度圖像捕捉。Light Coding利用近紅外光對場景進行編碼。紅外光編碼對于人眼是不可見的。然后系統將使用普通的成品CMOS 圖像傳感器讀取場景的編碼光。PrimeSense的系統芯片與CMOS圖像傳感器相連，可執行復雜并行算法對收到的光編碼進行解碼，并生成場景的深度圖像。該產品不受周圍環境光的影響。

技術簡介

PrimeSensor重要部件是PrimeSense PS1080系統芯片。該芯片可以對紅外光源進行控制，從而以紅外光編碼的方式投影出場景圖像。紅外投影器屬于一級安全光源，符合IEC 60825-1標準。采用標準CMOS圖像傳感器負責接收放出的紅外光，并將紅外光編碼圖像傳送至PS1080芯片。PS1080芯片負責處理紅外圖像，然后逐幀生成準確的場景深度圖像。PrimeSensor包括兩種可選傳感器輸入功能，分別為：彩色（RGB）圖像和音頻（PrimeSensor有兩個麥克風，并配有四個外部數碼音頻源設備接口）。

為了生成更加準確的傳感信息，PrimeSensor還設計了一套“注冊”流程。該流程所得的全部圖像的像素均相互對應，也就是說，彩色圖像中的每個像素都與深度圖像的像素相互對應。

全部傳感信息（包括深度圖像、彩色圖像和音頻）通過USB 2.0端口傳送給主機，傳送時間完全吻合。

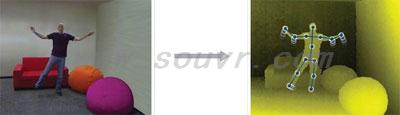

指示圖

::應用范圍::

適用廣播傳媒、虛擬現實等諸多應用領域。
?

::技術特征::

• 通過USB供電，可安裝在電視屏幕或顯示器上方或側面，也可集成在上述設備當中
• Reference Design可生成環境場景的實時深度、顏色和音頻數據，適用于不同的光照條件(包括完全黑暗或明亮的房間)
• 不需要用戶佩戴其他設備，不需要校準，也不需要使用主機處理器的計算資源
• 具有先進的可視化數據處理功能，符合CE標準

::產品規格::

::下載資料::

PrimeSensor_RD1.08_Datasheet
