::產品概述::
Creaform HandyPROBE 便攜式3D光學跟蹤儀
HandyPROBE 是一款功能強大的非臂式測量系統，采用 C-Track 雙位影像傳感器，此便攜式 CMM 旨在優化現實生活、生產環境下的操作。

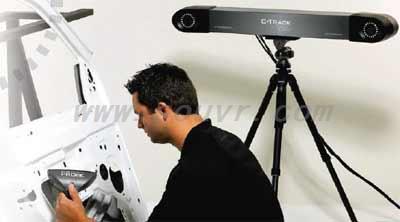

HandyPROBE無臂接觸式測量系統與C-Track雙攝像頭傳感器的獨特組合，確保測量的高精度性，精度可達22μm，同時也極大提高了測量過程中的可靠性及速度。此便攜式CMM是專門為復雜現場和工作壞境而做的優化設計。
與其它現有的同類測量技術相比，HandyPROBE 便攜光筆式三坐標設計為無線式，移動更加自如，可顯著提高生產效率和品質。
特點
測量精度更高:
Creaform的TRUaccuracy 技術確保了高精度的測量，無需考慮何種環境（不穩定，震動，熱變化等）或操作者的熟練程度。
測量速度更快，操作更簡便:?
手持，無臂式設備與無線數據傳輸的特點，使用戶可以圍繞著待測部件自由移動。使用光學反射靶自動對齊模式實現同一批產品的快速測量。光筆測頭輕便，(僅450g)，即使長期操作，也不會使肌肉和骨骼酸痛。
更具擴展性的測量范圍:?
與其他便攜式的三坐標相比，HandyPROBE可提供更大的基礎測量范圍。此外，可動態擴展測量范圍而不會降低精度。無需任何常見的蛙跳，也無需額外手動對齊設置。使用者移動部件或C-Track后，無需重新對齊數據，從而減少重新建立坐標參考系次數，減少累計誤差。
真正的便攜式設備:?
HandyPROBE的便攜性使您無論身在何地（實驗室，工廠，離現車間等）均可對部件，零件及復雜裝配進行檢測或逆向工程，同時兼具無與倫比的高精度，靈活性和適應性。
使用方便，界面友好:?
易學，直觀的系統，學習周期短，只需極短的培訓時間即可上手使用。安裝時間不超過5分鐘，在現測生產的工件測量無需對齊每個部件。
優異 優異的投資回報率:?
實現工業坐標測量和控制系統領域內可觀的生產率和收益率。測量誤差可減少75%，控制時間可縮短10倍。
技術規格
| ? | C-TRACK 380 | C-TRACK 780 | C-TRACK 1480 | HandyPROBE | |
| 精確度 (1) | 最高 0.022 mm | 最高 0.025 mm | 最高 0.030 mm | 不適用 | |
| 單點重復性 (3) | 3.80m3 | 0.045 mm (2) | 0.050 mm (5) | 0.055 mm (5) | 不適用 |
| 7.80m3 | 不適用 | 0.055 mm (2) | 0.065 mm (5) | 不適用 | |
| 14.8m3 | 不適用 | 不適用 | 0.095 mm (2) | 不適用 | |
| 體積精確度 (4) | 3.80m3 | 0.075 mm (2) | 0.080 mm (5) | 0.090 mm (5) | 不適用 |
| 7.80m3 | 不適用 | 0.085 mm (2) | 0.095 mm (5) | 不適用 | |
| 14.8m3 | 不適用 | 不適用 | 0.170 mm (2) | 不適用 | |
| 測量速度 | 30 Hz | 30 Hz | 30 Hz | 30 Hz | |
| 重量 | 5.5 kg | 5.5 kg | 5.5 kg | 450 g | |
| 尺寸 | 1089x174x119毫米 | 1089x174x119毫米 | 1089x174x119毫米 | 204x159x97毫米 | |
| 操作溫度范圍 | 15–40 °C | 15–40 °C | 15–40 °C | 15–40 °C | |
| 操作濕度范圍（非冷凝） | 10–90 % | 10–90 % | 10–90 % | 10–90 % | |
| 認證 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | |
(1) 體積精確度使用動態參照模式和一個 500 mm 的工具。
(2) 每個系統按 ASME B89.4.22 標準中指定的測試方法測試。
(3) 單點重復性：HandyPROBE 的探測器位于錐形插座中。 從多個通路方向測量單獨點。 將每個單獨點的測量值分析為在 X、Y、Z 中的一系列偏差（范圍/2）。
(4) 體積精確度：通過在 HandyPROBE 工作容積（最大范圍/2）內的不同位置和不同方向測量可追蹤長度工具，可以對性能進行評估。
(5) 典型值。
應用
HandyPROBE是一款功能強大的手持式測量系統，其采集到的數據可被即時地導入到所有檢測及測量軟件并做同步的處理。此款高精度設備在許多應用中得心應手：
檢測
逆向工程
使用行業：
VXelements? 測量軟
HandyPROBE 無臂接觸式測量系統隨附VXelements軟件，此一體化的三維數據采集軟件為測量提供了強大的支持。VXelements包括三個軟件模塊：VXscanTM ,VXprobe ,以及VXtrack。軟件集合了所有必要的元素與工具于一個統一的，界面友好及直觀的工作環境中。
VXscan致力于三維掃描數據的收集及優化，功能優異，簡單易操作，界面友好，適用于不同層次經驗的使用者。
VXprobe使用戶可直接處理HandyPROBE采集到的數據，并與其他VXelement組件或第三方軟件共享這些數據。
VXtrack將動態跟蹤功能添加至C-Track系列雙攝像頭傳感器。現在它可以每秒實時記錄30幅單個或者一組反射靶的三維圖像，用于各種涉及三維運動跟蹤的應用研究。
光筆便攜式三坐標系統可與多種檢測軟件兼容
標準配置：
可選配件
為什么選擇HandyPROBE便攜式三坐標而非激光跟蹤儀？
為什么選擇HandyPROBE便攜式3D光學跟蹤儀？
::應用范圍::
適用于航空航天、汽車/運輸設備制造業、消費品、教育業、冶金和金屬加工、機械加工、塑模，建模，制造，鑄造和組裝等諸多領域。
::技術特征::
::產品規格::
| 規格 | Creaform HandyPROBE 便攜式3D光學跟蹤儀 |
| 重量： | 450 克 |
| 尺寸： | 204 x 159 x 97 毫米 |
| 測量速度： | 30 點/秒 |
| 操作溫度范圍： | 15-40 °C |
| 操作濕度范圍(非冷凝)： | 10-90% |
| 認證： | EN 301 489-1、EN 301 489-3、EN 300 220-1 |
