::產品概述::
?

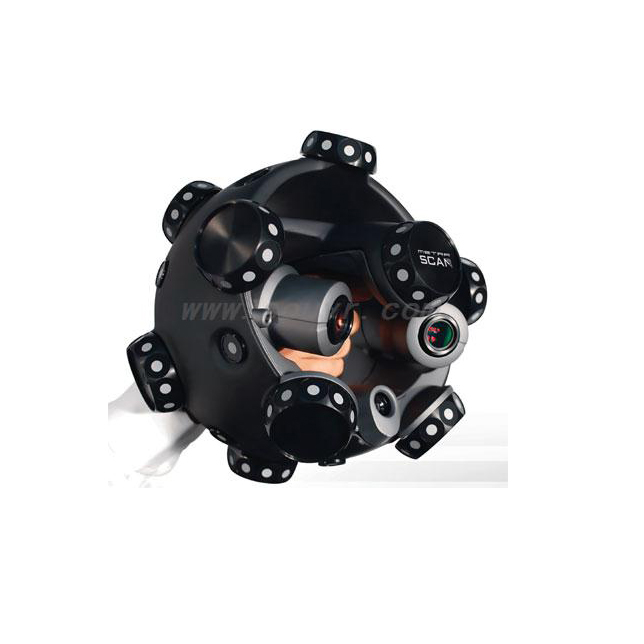

Creaform MetraSCAN 3D光學掃描器
?

無臂手持式 MetraSCAN? 3D 掃描儀系統和 C-Track? 780 雙攝像頭傳感器形成了一個獨特組合，確保在實驗室和工作產所能生成超精確的測量值。 結合 HandyPROBE，這一完備且功能強大的檢測方案提高了測量過程的可靠性、速度和多功能性。

在鉸接臂方面與其他 3D 掃描儀相比，此 MetraSCAN 光學 3D 掃描儀系統能移動自如，可顯著提高生產效率和質量。

應用
?

MetraSCAN 是一款功能強大的3D掃描系統。
結合HandyPROBE，此3D掃描系統可廣泛應用于各種測量工作,所測得的數據可導入到任何主流檢測軟件中進行實時處理。MetraSCAN可用于執行以下任務：

檢測

• 部件-CAD對比分析
• 首件檢測
• 供應商質量檢測
• 3D模型對比原件/生產工裝的一致性評估
• 加工產品與原件的一致性評估
• 對齊
• 工裝檢測

逆向工程

• 表面重構
• 3D建模
• 工裝和夾具的研發
• 維護、修理和檢測
• 有限元分析（FEA）

使用行業：

• 航空航天
• 汽車/運輸設備制造業
• 消費品
• 教育業
• 冶金和金屬加工
• 機械加工
• 塑模，建模，制造，鑄造和組裝

優勢

超精確的測量手段:
Creaform的 TRUaccuracy? 技術確保了高精度的測量，無需考慮何種環境（不穩定，震動，熱變化等）或操作者熟練程度。

• 借助C-Track動態參考模式，坐標系統可真正的被鎖定在被測零部件上，使得零部件在整個三維測量過程中保持坐標對齊。
• 具有自動對齊功能，對齊時無需人工操作，從根源上極大地減少了誤差的發生。
• 使用校準棒進行快速校準，在產品的整個生命周期都擁有始終如一的精度。
• 可連續監控參數（溫度，精度等），在整個產品使用周期內始終確保產品的精度。

完備且功能強大的檢測方案:?
允許在同一坐標系中對同一部件進行幾何或任意形面的檢測。自動對齊功能通過光學反射靶，可連續快速地掃描和測量多個同類部件。

測量速度更快，操作更簡便:?
手持，無臂式設備，易學，直觀的系統，學習周期短。安裝時間不超過5分鐘。在線測生產的工件測量無需對齊每個部件。

更具擴展性的測量范圍:
與關節臂式掃描儀相比，MetraSCAN具有更大的基礎測量范圍。此外，可動態擴展測量范圍而不會降低精度。不會出現任何常見的蛙跳精度損失，也無需額外手動對齊設置。使用者移動部件或C-Track后，無需重新對齊坐標。

真正的便攜式設備:?
MetraSCAN的百分百便攜性使您無論身在何地（實驗室，工廠，離現車間等）均可對部件，零件及復雜裝配進行檢測或逆向工程，同時兼具無與倫比的精度，靈活性和適應性。

優異的投資回報率:?
實現工業坐標測量和控制系統領域內可觀的生產率和收益率。

VXelements? 測量軟件
MetraSCAN三維掃描系統隨附VXelements軟件，此一體化的三維數據采集軟件為測量提供了強大的支持。VXelements包括三個軟件模塊：VXscanTM , VXprobeTM ,以及VXtrackTM 。軟件集合了所有必要的元素與工具于一個統一的，界面友好及直觀的工作環境中。
?

VXscan致力于三維掃描數據的采集及優化，功能優異，簡單易操作，界面友好，適用于不同層次經驗的使用者。
?

VXprobe使用戶可直接處理HandyPROBE采集到的數據，并與其他VXelement組件或第三方軟件共享這些數據。
?

VXtrack將動態跟蹤功能添加至C-Track系列雙攝像頭傳感器?，F在它可以每秒實時記錄30幅單個或者一組反射靶的三維圖像，用于各種涉及三維運動跟蹤的應用研究。
?

兼容軟件

• Delcam (PowerINSPECT)
• Geomagic (Studio, Qualify)
• InnovMetric Software (PolyWorks)
• Metrologic (Metrolog XG, V5, μLog)
• New River Kinematics (SpatialAnalyser)
• Rapidform (XOR, XOV)
• Verisurf (VerisurfMeasure)

配置包括：

• MetraSCAN 3D 掃描儀
• 人體工程學支架
• 校準球
• FireWire 電纜
• 手提箱
• VXelements 軟件
• 包括部件和人工的一年質保期

::應用范圍::

適用于航空航天、汽車/運輸設備制造業、消費品、教育業、冶金和金屬加工、機械加工、塑模，建模，制造，鑄造和組裝等諸多領域。

::技術特征::

• 移動自如，可顯著提高生產效率和質量
• 所測得的數據可導入到任何主流檢測軟件中進行實時處理
• 需考慮何種環境（不穩定，震動，熱變化等）或操作者熟練程度
• 自動對齊功能通過光學反射靶，可連續快速地掃描和測量多個同類部件
• 在線測生產的工件測量無需對齊每個部件
• 可動態擴展測量范圍而不會降低精度

::產品規格::
?

?
