::產品概述::

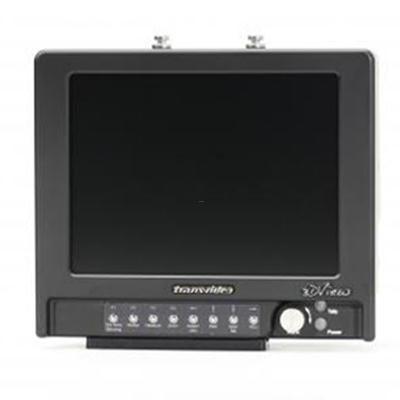

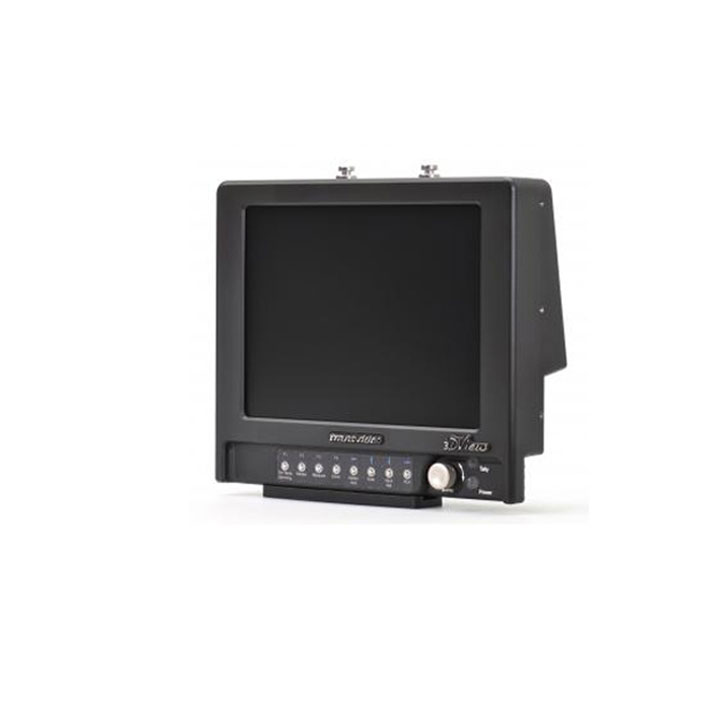

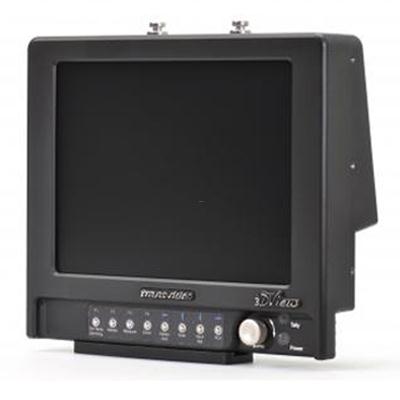

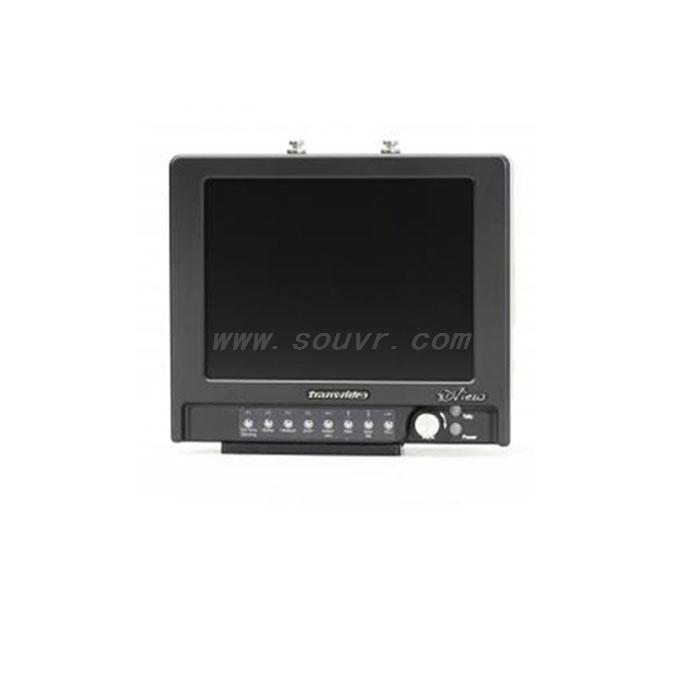

Transvideo CineMonitorHD8 3DView Evolution 3D立體監視器

S3D現場監視器是輕質身體綁定應用的理想選擇
CineMonitorHD8 3DView Evolution 3D立體監視器為CineMonitorHD 3DView Evolution監視器家族的擴展,包括多種顯示模式以評估立體集合和相關攝像機。每個攝像頭/眼睛可以單獨監視,并垂直和/或水平翻轉。

測量工具(波形圖和柱狀圖)顯示2個疊加的信號分析。該款監視器產品包括2個SDI輸入和1個時鐘重建(reclock)。為使用3D模式,2種信號必須同步。3D信號輸入功能用來處理一個內嵌的3D信號。
Alain Derobe
Alain Derobe是一名法國立體畫家和教師,同時還是A.F.C.的創建人。由Alain Derobe 撰寫的一本專門手冊描述了各監視器配備CineMonitorHD 3DView后的3D立體拍攝的理論和基礎知識。
該產品也可用于普通的2D高清制作。
用戶可使用USB密鑰升級固件和軟件。

特點
CineMonitorHD 3DView Evolution 包括2D CineMonitorHD Evolution的所有功能,再加上3D工具集。
3D工具
3D模式包括3種浮雕模式(紅/青色、綠色/洋紅色、藍色/黃色)、單色模式和快門眼鏡模式。Derobe網格和畫面移動功能幫助實現雙攝像頭的光度匹配。
標準監視功能
顯示設置包括:高寬比(16/9和變形,4:3 SD)、固定標記(TV安全,4:3和14/9)、變焦和再構造、圖像翻轉和監視翻轉。
多種顏色調節功能:比色調節(D56/D65/人工校準),伽瑪調節,彩屏/綠屏/ B&W顯示模式、藍屏檢測。

圖像分析
高精度測量工具包括:線性波形圖*(Y,R,G,B),三基色波形圖* (RGB, GBR, YRGB, YPrPb)、具有用戶可編程的剪輯標準的幀信號波形圖、柱狀圖、矢量圖和曝光監控。
2D工具
標準2D工具包括:全色幀和畫框產生器、時間碼、嵌入音頻監控、電壓控制,以及三色計數器(包括嵌入式SDI計數器)。
基于一個高性能的多維過濾器,Focus Helper(對焦助手)可幫助在困難情況下的清晰對焦。
i/鏡頭模塊在一個友好的用戶界面讀取并顯示來自Cooke S4/i & 5/i,以及ADS / i模塊Angénieux Zoom鏡頭的數據。
*這些工具也可在3D中使用。 2種信號分析疊加并使用特定的顏色。
包裝內容
? CineMonitorHD8 3DView Evolution 3D立體監視器,2個肩帶釘和1個底板
? 屏幕保護蓋
? 超細纖維布和包
? 4.5GHz 3D-HDTV BNC電纜(2m)
? 色差眼鏡
? USB適配器,用于軟件更新
? 印制文件
? Pelican安全箱,內有自定義形狀的泡沫
::應用范圍::
適用于普通的2D高清制作、展覽展會、機場、廣告傳媒、連鎖賣場、營業廳、企業展廳、博物館、科技館、設計仿真等諸多領域。
::技術特征::
?每個攝像頭/眼睛可以單獨監視,并垂直和/或水平翻轉
?測量工具(波形圖和柱狀圖)顯示2個疊加的信號分析
?接受2 x HD SDI 輸入
?浮雕模式、黑白模式和快門眼鏡模式
?Derobe網格和畫面移
::產品規格::
規格 | CineMonitorHD8 3DView Evolution 3D立體監視器 |

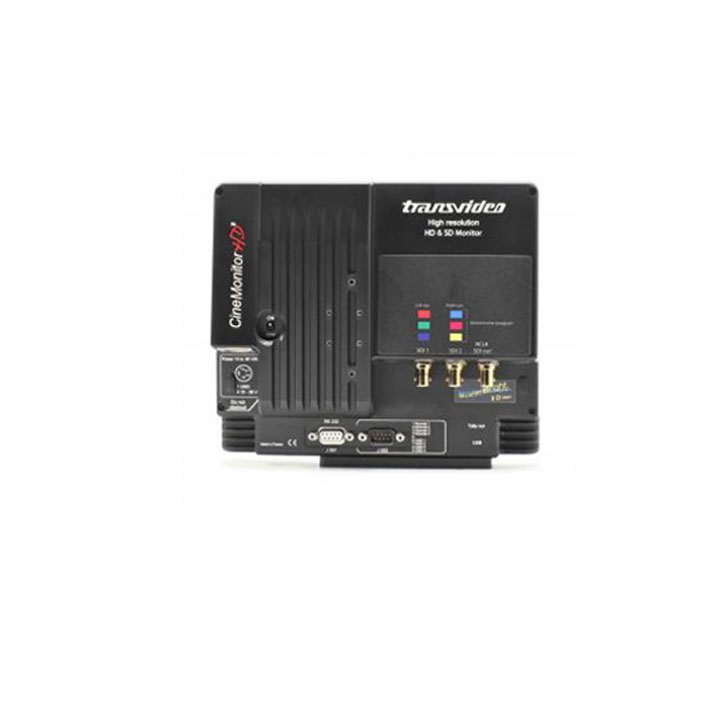

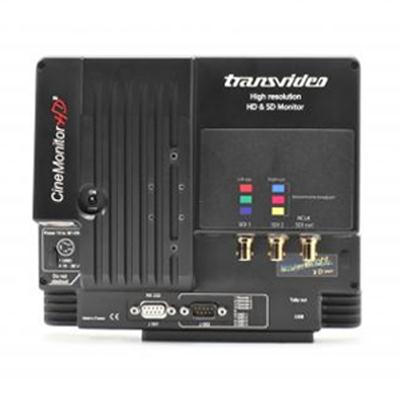

視頻輸入和輸出: | 2個HD / SD SDI + 1 個RCLK輸出(BNC) |
對比度: | 900:1 |
可視角度: | ±80°(水平),+60° / -80° V |
亮度: | 1000Nits |
外形尺寸(長x高x深): | 215 x 183 x 62毫米(8.46 x 7.2 x 2.44英寸) |
重量: | 1600克,3.53l磅 |
功率: | XLR4連接器(-1,+4) - 電絕緣 |
耗電量: | 10 - 36V DC / 19W |
每個輸入標準一覽表 |
HD SDI(SMPTE 292M): | ?1280x720p @ 24,25,29.97,30赫茲(SMPTE 296M)
?1280x720p @ 50,59.94,60赫茲(SMPTE 296M)
?1920x1080i @ 50,59.94,60赫茲(SMPTE 274M)
?1920x1080psf@23.98,24,25,29.97,30赫茲(SMPTE 274M)
?1920x1080p@23.97,24,25,29.94,30赫茲(SMPTE 274M) |
SD SDI(SMPTE 259M-C): | ?720x487i @ 60HZ(SD SDI 525 - SMPTE 125M)
?720x576i @ 50HZ(SD SDI 625 - ITU-R BT.601) |
* 3D模式下不適用 |
