::產品概述::

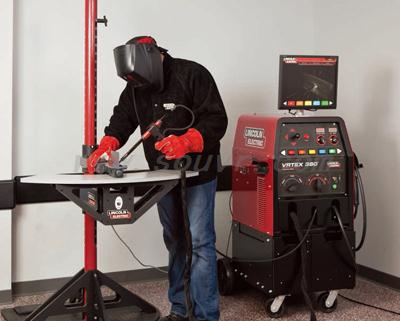

VRSim VRTEX? 360 虛擬現實電弧焊培訓系統
焊接技術培訓的革命
VRTEXTM 360是種虛擬現實電弧焊的培訓系統。它是基于計算機系統的一種教學培訓系統，能讓學員在模擬環境下實踐他們的焊接技術。這能促進焊接技能向實際工況焊接的有效轉換，而與傳統的焊接培訓相比減少了焊材的浪費。它將焊工的動作與仿真的焊接熔池和模擬的焊接聲音相結合，提供了一個輕松、愉悅的實際操作的培訓經歷。

特點
靈活性
- 多種焊接工藝
- 多種接頭形式
- 多種焊接位置

創新
- 高科技焊接培訓工具
- Magnatron?技術

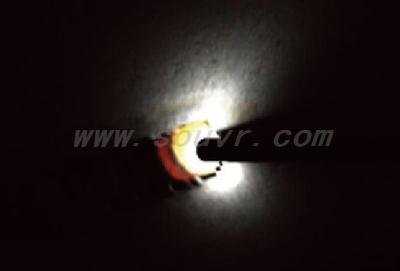

- ProFlo?技術提供真實的焊接熔池模型

教室內操作-焊工培訓更高效
- 可視標記提供實時的操控信息反饋
- 先進的評分系統為學員進行評估
- 指導系統提供虛擬焊縫檢測

環保
- 讓您的焊接系統更環保
- Weldometer?提供成本的節約情況記錄

服務與支持
- 每年提供一個升級包（可選）
- 24/7電話支持

VR架
可將焊接試件固定在多種焊接位置，并允許使用或不用可調節的操作臺模擬真實焊接應用。

VR焊接頭盔
3D 效果的焊接頭盔設計讓視覺與聽覺統一，使學員完全處于模擬真實的焊接環境中。

VR焊鉗
可以培訓實踐GMAW及FCAW操作技術

VR焊槍
可以培訓實踐GMAW及FCAW操作技術

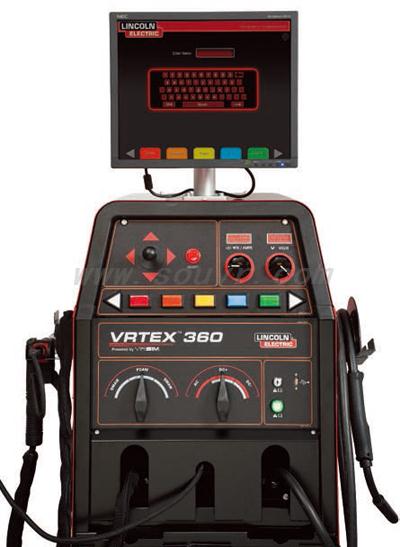

VR機器
學員與系統軟件的接觸界面

VRTEX? 360是VRAW?（模擬真實電弧焊）培訓解決方案。VRAW?解決方案改變了焊接培訓的方式。此方案代表著培訓熟練焊工超先進的模擬技術。VRAW?解決方案的宗旨：
? 培養和鞏固新一代熟練焊工。
? 改善焊接感觀形象。
? 讓焊接培訓更有樂趣。
? 快速培訓學員。
? 降低培訓材料成本。
? 建立環保的焊接培訓模式。

VRTEX? 360代表新一代的模擬真實焊接培訓的培訓設備。此產品是Lincoln電氣與模擬設備領域的專家VRSim聯合研制的。VRTEX?360是基于VRSimTM的Simwelder研發的，并以其先進的新功能特點代替了Simwelder 市場中的位置成為杰出的焊接培訓工具。Lincoln電氣與VRSim 還會繼續合作為VRTEX?開發更新穎的功能。

在虛擬真實環境中，使操作者產生身臨其境的感覺，或投入其中或成為其中一部分。他可以有效的和周圍環境進行互動。一個VR模擬系統可以讓學員處于模擬真實的環境下使他們完全投入到當前的任務當中。有一定技術的焊工可以結合視覺、聽覺和感覺信息的收集來操作以獲得一好的焊縫。VRTEX?360非常精確的復制了這些信息，所以學員可以從中學到要點并能使其簡便有效的將這些焊接技能轉化到實際的焊接工況中去。

創新
模擬焊接技術適用于新一代焊接人員的培訓和焊接就業教育。這些完全可以在教室進行，不需要一個現實的焊接環境。VRTEX?360的指導模式可幫助初次接觸焊接的學員盡快掌握焊接技能；也可以幫助有經驗的學員學習更多的焊接技巧，并拓展他們的焊接設置技能。

更快的培訓焊工
通過練習逐步成為一名技術熟練的焊接專員。僅僅通過模擬焊接操作來學習焊接操作技能是不夠的。無論如何，作為焊接培訓過程的一部分，VR模擬真實系統可以加大焊接培訓力度和加速焊接培訓進程。

模擬焊接培訓可以使教師極大地提高教學的效率，使學員學得更快，以便有更多的時間來學習其它相關內容。

學生工具
可視標記：可選的圖標指示提供學員實時的焊接操控信息反饋。

焊接設備界面為學員提供如下內容：
- 工作區域/焊接車間的準備。
- 焊接設備設置
工藝選擇、送絲速度/電流、電壓、極性、保護氣選擇及流量。
- 焊接動作 -- 整理焊絲，更新焊條，熄滅電弧，清理焊渣。
- 行走速度
- 工件與行走角度
- 導電嘴到工件距離或弧長
- 可視標記

教師工具
指導模式 - 進入指導優先模式時，需要用一個鑰匙。

- 要么使用Lincoln電氣焊接學校默認設置 -按Lincoln焊接學校指導學生的方法訓練學員。
- 或定制你自己的系統 — 根據學員的經驗來微調相關的焊接方法，焊接工藝，參數規范修改這些參數來適應你的焊接教 　學方法。
- 進入WeldometerTM（焊接監測器）
- 跟蹤材料使用情況
- 核實節約成本
- 跟蹤學員的焊接時間

教師輔助顯示屏 — 當學員在焊接的時候，或對焊成的焊縫進行外觀檢查時可以使用教師輔助顯示屏。使用這個功能可以形象地檢查出在VRTEX?360上焊成焊縫的氣孔，咬邊， 及焊道分布。

焊接科目 — 幫助教師將VR結合傳統的焊接培訓。與傳統的焊接操作所花費的時間，焊接訓練，所需支撐的資源和課程相比，花大量的時間在VR模擬焊接實驗上是值得的。

學員報告
- 保存學員的所有報告到USB存儲器，以便跟蹤學員的學習進步。
- 識別焊接技術進展程度。

評分系統
? 記錄和校驗學員的工作。
? 教師設置焊接技能標準，根據學員的操作焊成的每一焊縫進行測評。
? 在虛擬的焊縫中，可看到確定的潛在缺陷范圍和可視標識。

模擬多種焊接工藝，包括：
? SMAW
- E6010（Fleetweld?5P +）
- E6013（Fleetweld?37）
- E7018（Excalibur ?7018）
? GMAW
- 短路過渡 [.035 in. (0.9 mm) SuperArc? L-56]
- 噴射過渡 [.045 in. (1.1 mm) SuperArc? L-56]
- 脈沖 [.045 in. (1.1 mm) SuperArc? L-56]
- STT? [.045 in. (1.1 mm) SuperArc? L-56]
? FCAW
- 氣保護 [.045 in. (1.1 mm) UltraCore? 71A85]
- 自保護 [5/64 in. (2.0 mm) Innershield? NR-232]

SimWelder?支持
當前SimWelder?虛擬現實焊接培訓系統的客戶技術支持,Lincoln電氣公司已收VRSim's SimWelder?，從而推出Lincoln公司的VRTEX? 360虛擬現實弧焊培訓系統。

盡管VRTEX360已在市場中取代SimWelder，VRSim仍將繼續為現有的SimWelder訓練系統提供技術支持。

VRTEX? 360
Lincoln電氣公司于2010年1月聯手VRSim公司推出VRTEX? 360培訓系統，該款產品沿革了原始SimWelder?系統的性能。

::應用范圍::
適用于電弧焊培訓領域。

::技術特征::
? 多種焊接工藝
? 多種接頭形式
? 多種焊接位置
? 高科技焊接培訓工具
? Magnatron?技術
? ProFlo?技術提供真實的焊接熔池模型
? 可視標記提供實時的操控信息反饋
? 先進的評分系統為學員進行評估
? 指導系統提供虛擬焊縫檢測
? 讓您的焊接系統更環保
? Weldometer?提供成本的節約情況記錄
