在閱讀本文之前我們首先需要弄清楚什么是 ShaderLab？

ShaderLab是由Unity發明或者說是由Unity首創的一種語言體系，用來幫助大家做跨平臺Shading開發。它里面除了語言規則之外，還有很多其他的東西。我們一個個來看。

我們先來看看ShaderLab Text（就是它的文本）。

我們大家知道，無論是寫代碼，還是寫shading，實際上我們寫的都是一堆文本。雖然在IDE 里看起來“花里胡哨”的，但是對計算機來講就是文本。大家能看到，這就是我們非常熟悉的Unity的Shader，這個東西叫ShaderLab文本，是根據Unity定義的語法規則來寫的。

我們可以看到，在基礎文本里面會包含一些塊，比如說Shader的名字，在Subshader里面也有它自己的屬性，比如Tag、LOD等等。在Subshader下面還有一個個Pass，在Pass里面我們還可以定義不同的pragma、Vertex、Fragment，而其中的每個都對應著不同的代碼塊。

這是ShaderLab第一個組成的部分，我們稱之為ShaderLab文本。

但光有文本是不行的，就如同你寫C++，如果只是寫了一堆CPP文件，依然是無法被計算機認可并執行的。中間需要有翻譯的過程，這就是Shader Compiler的過程。如果大家在 Windows或者是Mac上有留意過的話，就會發現，打開Unity之后再打開任務管理器，或者在Mac上打開active monitor，你都會看到一個叫Unity shader Compiler的東西。如果是早期的Unity版本，你看到的就可能是cgbatch。

這個東西是干什么的呢？實際上它類似一種服務，是Unity在后臺提供的一種服務，用來幫助我們去把寫好的ShaderLab語言翻譯為目標機器能夠認可并執行的語言（我們會在下文中講解大概是怎么翻譯的）。

這是第二個組成模塊。

第三個是一個體系，我們稱之為ShaderLab Asset。我們寫的ShaderLab大部分是不會進入到最終的運行環境中去的，需要經過二次加工。ShaderLab里面有很多東西都是不能直接使用的，需要進行翻譯。而加工之后的東西，我們叫它Asset（資產），這個Asset比較常見的是這兩個地方。

第一個地方，是我們打Assetbundle，這是大家最常見的，我們把shader 打成一個包，放到 bundle里。

還有一個就是在我們打出來包的Resources下面，會有level或者是 SharedAssets 這樣的包，其實和Assetbundle的文件結構是很類似的，比如說場景里面直接引用的一些東西，大家既愛又恨的Always include Shader也在這里面。

這是兩個Asset比較常見的地方。

但是有一個地方，大家不經常會用到。當我們在 library 文件夾里打開一個工程，就會看到一個叫 ShaderCache 的文件。我們在做預處理之后的中間產物，都會放到ShaderCache里面。

我們都知道Unity特別喜歡使用GUID做索引的，這個看起來和我們的library里面的data的東西很相似，也是一堆以數字或字母開頭的文件夾，然而我們現在看到的這個也是ID但不是GUID。如果大家曾經拆過Unity AssetBundle，你會看到你寫的代碼。

你會經常看到整個從CGPROGRAM到ENDCG，在你的Asset里看不到了，變成了一個名字叫 GPU program IDXXX的文件，用一個ID索引了這一整段。在里面我們可以很簡單地認為里面存的就是大家寫的CG program中間的東西，當然不是直接存進去的，是經過了一系列的加工。這是我們存儲幾個shaderAsset的地方。

最后還有一個大家會經常遇到但是往往被忽略掉的事情——ShaderLab是有Runtime的。既然是一種有語法結構的語言，會包含很多的信息，Runtime能不能把這些信息利用起來就變得很重要。不然的話寫了半天，打上Asset也沒人用，就白白浪費掉了。

這個東西經常在哪兒見到呢？答案就是在Memory里面，如果你去使用一個Sample，你會在ShaderLab里面看到它。

這也是大家問題最集中的地方，為什么我ShaderLab這么大，到底是哪個Shader大？其實不是Shader大，而最有可能的是ShaderLab 整體很大。

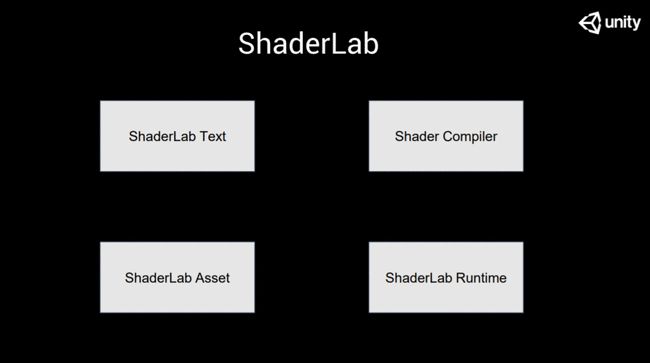

所以整個Unity的ShaderLab大致分為四塊，分別是由ShaderLab Text、shaderLab Compiler、shaderLab Asset以及shaderLab Runtime四個部分組合而成的。

我們了解了 ShaderLab 之后，再簡單地看一下 ShaderLab 的工作流。

首先，當我們去做 Shader 的時候，第一步就是去寫ShaderLab的Text，寫完了之后干什么呢？寫完之后你會發現，當你回到Unity的時候，Unity會開始有一個編譯的過程，如果你第一次導入了很多的Shader，這個時候ShaderCompiler就開始工作了。

Unity的Shader 不是一次性編譯到一個平臺上的。

那么這個名為ShaderCache的東西，它是在什么時候產生的呢？其實在 shader被import進Unity系統的時候，Unity 會把原始的shader文本發給shaderCompiler去做一次預處理，預處理的結果并不是針對某一個平臺最終的文本結構，這個時候編譯出來的東西叫shader compilation info，是一個中間狀態的一個信息集，這個信息集里面包含了很多重要的東西。以下是其中比較重要的幾點：

第一，你的變體。我們知道 Unity 引入了 multi compile 和 shader feature 之后，通過一次編碼就可以產生大量不同的 Shader。第一次我們去處理出變體的概念，是在我們做 Preprocess 的時候出現的。經過 Preprocess 第一次的處理，在 shader compilation info 里面，就已經把各個變體分開了。

當我們去把 shader compilation info 編譯出來之后，會把相關的信息序列化，并且寫到我們 ShaderCache 里面，這就是大家所看到的 ShaderCache。這個ShaderCache的信息會被用于我們后面的一些加速編譯，不需要每次進入Unity都重新走一遍過程。當你的shader比較大，變體比較多的時候，Preprocess的過程是相對比較慢的。Preprocess的過程，如果我們更細化地說，實際上做了以下幾件事情。

第一個是做語法分析，比如說我們解析語法數，就會生成詞法解析器和語法解析器。我們先去做了一次語法解析和詞法解析，當然在這個過程中Unity就會去檢查大家的shader寫得有沒有問題，如果有報錯，這個階段就完成了。

當我們解析完了之后，Unity會把每一種不同的語言，從shader的文本中對應的部分切割出來。切割出來之后，再用對應的語言的Preprocess compile去做一遍對應這個語言的解析檢查。通過這幾次檢查之后，最終我們會得到完整的compilation info，再把它寫到ShaderCache 里面。

如果大家在去做一個Shader的時候，發現寫完的這個Shader好像不太對，或者有點問題，你感覺沒有進行重新編譯，最簡單的方法就是把ShaderCache刪掉，然后再強行導入一次，重新編譯一次，這時候問題就迎刃而解了。

我們把它編出來，放到ShaderCache 里之后，這個時候只是Unity editor拿到了Compile 這個東西，但并不能用于渲染，也不能打到最終的包里。它只是Unity所使用的中間狀態，如果是編譯的話，大概就類似于IR的東西。

我們如何把它最終編譯成可運行的版本呢？

我們可以從shader Compilation info，或者是ShaderCache里面找到相應的文件。這取決于你有沒有，如果有的話，就能從shadercache里找到；如果沒有的話，就會走一遍Prepocess的過程，再重新產生shader Compilation info。

拿到之后，我們會把這個東西再送到shader Compiler里面，再做一些其他的事情。這個 shader Compiler里面包含了很多不同的服務，剛才是Preprocess，這次我們要做的就是Binary Compile。這個事情會在以下幾種情況下發生。

第一，我們現在啟動了Unity。我們把資源都導入了，點擊play。點的時候，Unity 會做一件叫Unity Editor warmup all shader的事情（當然在第一次導入的時候，Unity 也會做）。這就是為什么2020年之前的版本，大家在點開始的時候，會經常感覺到卡半天。實際上，“卡”的過程會把你內存里面，或者是資源里面所有shader的變體都warmup。但是真機上不會卡。

大家在去做一些性能檢查，包括去研究原理的時候你會驚訝地發現，Unity 實際上是兩個版本，運行時和編輯期是兩套完全不同的東西。所以我們在做性能分析，或者是內存、CPU、GPU 分析的時候，不要在編輯器里面做。編輯器的設計目的是為了幫助大家以最流暢的速度去編輯，所以有很多的東西，不會去考慮運行時資源環境的占用，比如CPU或是內存的占用。Unity會默認認為你的電腦非常棒，內存不會爆，CPU不會卡，所以它可以盡情地揮霍這些資源，盡量保證大家整體的編輯體驗是好的。但是在運行時，Unity會考慮實際的運行環境。比如手機和PC上的策略會有一些差異。

在這個地方我們進行 Binary Compile。

第二種情況，是真正開始打包了，比如說我們要給安卓打一個AssetBundle，或者發一個安卓的APK，這時候也會觸發這個過程?？傊|發這個過程的必要前提是我的目標平臺是明確的，我知道要把中間的東西最終要翻譯成什么。BinaryCompile 的過程其實是一個非常神奇的過程，Unity 實際上也不是直接把大家寫的，比如說CG就直接翻譯到目標平臺上，這個工作量其實是很大的。

關于Unity的目標平臺就非常多了，比如說大家常見的手機平臺上有很多的API，加上主機平臺，他們都有自己整套的語言規范。

大家可以腦補一下如果我們要是強行翻會怎樣。這是一個乘的關系，左邊4個，假如說右邊是10個不同的平臺，那就是40個，要寫40套不同的代碼，代碼的路徑就非常的繚亂。其一代碼維護難度很大，其二是也很難寫。

Unity使用了第三方技術，名為HLSLCC，CC的意思是交叉編譯器，大家可以搜到。這個最終幫助Unity做出了一些優化和改變，和Unity使用的版本不是完全一樣的（大家不要把網上的內容改一下直接替進來，這樣行不通）。

Unity 實際上做了這樣的工作：Unity會先把前端的一些語言，盡量地翻譯到DX那個級別上去，通過DX的編輯器進行編輯，編輯完了之后，后端再走到HLSLCC，再向目標平臺去輸出，相當于是一個兩步編譯的過程。所以整體的難度降低了很多，大部分的工作是由HLSLCC來做的。

這個編譯過程也會導致一個問題，比如DX里面沒有，翻譯不過去，中間要經過一步，其實就相當于過路費要交，但是過路的時候沒有這個東西。因此Unity在2020以后的版本，最早的時候是用的DXBC，而現在用的則是DXRL，Unity也是基礎于DX的編譯器進行了自己的擴展，以便盡可能地去支持一些新特性。
