數字人、虛擬形象的開發逐漸成為了新興的技術議題，除了用于虛擬真人類形象，數字人的開發技術也能讓角色表情更加生動，并且與觀眾互動。近期，Unity 技術團隊制作了一個數字人Demo，很多業內人士都對此表示很有興趣。

在Unity技術開放日-上海站上，Unity技術美術團隊和技術團隊就為大家介紹了這套基于 Unity的數字人生產流程。本文截取了其中的重點內容，如果你對數字人感興趣不妨繼續讀下去。

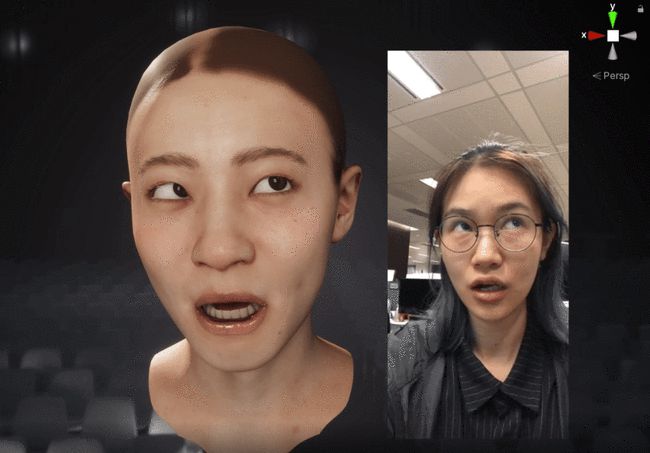

“關于數字人臉部動畫的制作，我們是用手機蘋果 ARKit 方法進行面部表情捕捉的?！?a class="insidelink" href="http://www.www.gentlemenlisten.com/Item/69424.aspx" target="_blank" title="Unity">Unity TA團隊的講師Michael說道。

關于面部表情捕捉，這其實是另外一項技術，需要搭配蘋果手機并使用Face Cap app軟件，面部表情捕捉可以提供更高精度和細節的面部表情。通過使用 FBX 文件導件，可以用左邊的白模把動作移動到角色上。

有關虛擬人創作主要分為兩個主題，一個是渲染，一個是流程。接下來讓我們看看渲染部分的內容。

虛擬人頭發渲染

渲染這里首先要做的第一件事，就是用機器掃描一位真人。

Unity最近發布了全新的頭發系統?；绢^發制作流程是用Maya X-gen來做頭發，X-gen主要工具也是現在很多影視團隊的選擇。之后再導到Unity里，生成tfx文件并在Unity里做頭發的渲染。這套頭發工具集成了AMD的頭發技術，所以格外逼真。

在設置我們可以將不同的配置進行分組，每個配置文件都可以調細節。頭發工具共分三個主要區，一個控制頭發生成，一個控制頭發動態，最后一個控制頭發顏色, 美術師可以設計自己的組, 另外發尾部分的寬闊度也是可以動態調整的。

Unity將頭發系統集成到HDRP（高清渲染管道）的頭發材質里，用頭發黑色素物理參數調出喜歡的發色，也可以用Dye Color直接加入一個你想要的任何顏色。

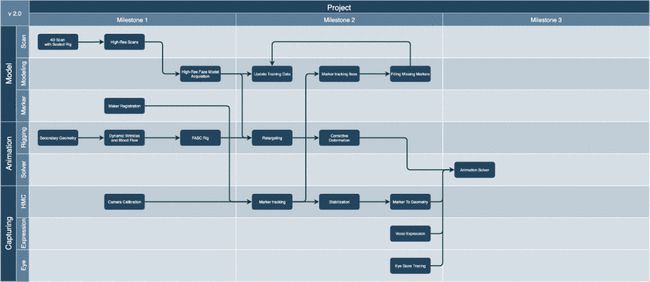

虛擬人制作流程

整個過程很簡單，首先要根據FaceCode標準掃描極限表情，由模特在光場設備里做出那些表情，并被拍攝下來。剩下的事就是關于模型清理工作了，目前這部分也可以交給AI 算法來做從而實現節省人力的目的。

當我們清理出模型之后便需要開始做BlendShap（以下簡稱BS）拆分，關于這一部分方法有很多。FACS 在理論上人支持60個極限表情，從解剖學上講，這60個表情可以非線性地組合出任意表情。但是我們做表情對話時，沒辦法只用60個表情就做出所需的所有表情。因此，這就涉及到BS拆解過程了。拆解的數量，與用戶想追求的精度相關，也跟成本相關。在此項目中僅僅掃描了45個有代表性的極限表情，并拆分出了300多個BS。

有些算法有可能會進行重復拆解。實際上BS和BS不是完全疊加而回歸到極限表情，它可能有些加和減的關系。如果AI將BS拆解成這樣時就可能需要人為進行修正。比如一個嘴唇往下的動作是幾個 BS 的組合，但是有一個BS是凹進去的，那么這個凹進去的就需要人為進行修正。因為這些極限表情和別的表情組合的時候會出問題。出現這種問題的時候，就需要人為進行修正，因此自動拆的算法還需要演進。

我們可以把表情貼圖簡單地劃分為表情和微表情。表情上結構性的變化需要做在模型上，有些因為結構性變化而產生的擠壓的紋理性變化的話，則需要做成貼圖。貼圖是Winkle Map，它是一 Normal的表情貼圖，在不同表情間可進行切換，一張臉上往往會有五六張Winkle Map。

其實在掃描之后的數據是要把眉毛和一些眼睫毛從Map上去掉的，因為在做重拓撲和修模型時，這些都是噪聲，是不需要的；但這些東西又在渲染時會用到。因此需要先進行刪除，然后后面再把這些部分給加回去。像在此項目中，眉毛是用插片的方式來做的。

流程上還有修貼圖，除了Winkle Map，還有一個Blood Flow Map（血流圖），當你臉皺起來后，因為收擠壓，某個地方的血流圖會發生改變，那么這個地方的顏色會變深，這個表現在微表情中，也算在貼圖中。所以關于微表情的貼圖有兩套，Winkle和Blood Flow，這是比較常規的操作。

這里是我們發現可以繼續迭代的地方，修模型的部分，如果有足夠的美術資源，其實是不用考慮算法的問題。

修完模型，拆完BS之后一般會做Rigiging 和模型Capture，因為用戶最后想要的是快速生產高質量的表情動畫。在Rigging中，相信大家一定會遇到一些這樣的情況，比如Retargeting，這是因為不是模特去驅動他自己，而很可能是別人去驅動他，所以一定會有 Retargeting；還有就是Secondary Geometry 、Dynamic Winkle與Blood Flow，但是現在Unity目前還沒做到Dynamic。目前本項目是在Shader中實現的，有關需要哪些貼圖，讓貼圖對應表情等等一系列工作目前都是由用戶自己來處理的，但這些簡單枯燥的工作后期相信會有一些以AI的方式來實現。

關于模型Capture ，目前有兩個方案，用一些第三方提供的高精度結果去驅動模型。在這個項目中，Unity團隊通過ARKit或者谷歌開源的AR core里face的model來做特征提取，從而驅動模型。但是模型capture也有可以迭代的地方，如果我們以Marker Based來驅動的話，后期就可能會需要修改一些Marker Tracking有問題的地方。如果用戶選擇自己做或者買第三方的Motion Capture設備也是可以的。因為有頭盔的話就可以做更高質量的模型capture。

最后有關數字人的生態流程還有幾個問題，一個是真人掃描數據的處理，就是模型的重建，那就會牽扯到算法的事；一些掃描得不太好的地方要修；還有就是貼圖的重建。項目中出了剛才提到的兩張貼圖 Winkle Map 和 Blood Flow Map，其實我們還有一張提供顏色的圖，Color Map?，F在的設備都有偏正光，所以它會給你偏正的結果，但是實際上用戶也要去做類似Delighting 的事，才能夠得到一個沒有光照的結果。

還有就是關于faceCode的掃描數據，目前我們能見到的虛擬人都是這樣做的，就是模特去表演faceCode里的表情。做完之后進行BlendShap、Winkle Map、Blood Flow Map以及Face Rigiging的制作。而目前Face Rigiging 沒有一致的標準，基本上是用戶自己定義標準，能實現一個合理的、容易做動畫的搭建就可以了。如果沒有高質量的模型capture前提下，做動畫很多時候還是需要人工手動修出來的，所以Face Rigiging這一步非常重要。

表情驅動會有一套控制器，人臉上有很多點，這里是參考 Unity 國外團隊做《異教徒》項目的那一套來做的。傳統做動畫的方式就是上文中提到的以人工修幀為主的方式，還有面部驅動的方式，下一步Unity還將在這些流程之中試著加入一些AI的算法來優化整體流程。

下圖是通過掃描得到的模型。我們可以清晰的看到在圖中有這樣那樣各種問題。就是說我們雖然也是非常高精度的攝像機，基本攝像機有三套，一個負責顏色，一個負責光學，還有一個負責高速攝像，這三套相機可以提供人臉重建的非常高面素的mesh，但是拿到的 Geometry 也會有這樣的問題，就比如像我們拿到的頭是左邊那樣子的，但是模型的眼睛基本上全部壞掉了，這就需要建模師把它給手工修出來。還有耳朵也有可能是壞掉的，總之，掃描出來的模型會有很多壞掉的地方，這就是修模型時候后期要處理的事。

在修完模型之后，我們需要將模型重拓撲到一個合適的 Layout，還有就是上文中提到的掃描出來的模型也會提供Normal的貼圖。貼圖里有什么東西呢？這里其實也有一個值得迭代的點，就是這個貼圖的使用率，實際上現在有很多做影視的公司，他們其實都在要求高分辨率的貼圖，比如16K的貼圖。但正是因為精度不夠，實際上貼圖的 layout 是不太好的。

制作表情，需要遵循以下步驟：

第一步，是先Remove掉那些我們不想要的Geometry，這里包含上文中說到的眉毛、眼睫毛這些，還有一些噪點，因為它掃出來的那個面素是一個巨大的開銷，所以我們需要清理掉它。

第二步，在清理掉它之后，我們需要重拓撲，現在大家重拓撲都會用3D軟件來做。

這里我們加Subdivide base mesh的原因是因為清理之后有一些地方需要增加細節，比如眼皮的地方，如果是雙眼皮，一定是把它給疊起來的，因為在將來做動畫時一定會有閉眼的時候。所以在眼皮處的Mesh的段數要加多一些，然后再去掉一些噪聲和進行一些細節處理就可以了。
