::產品概述::

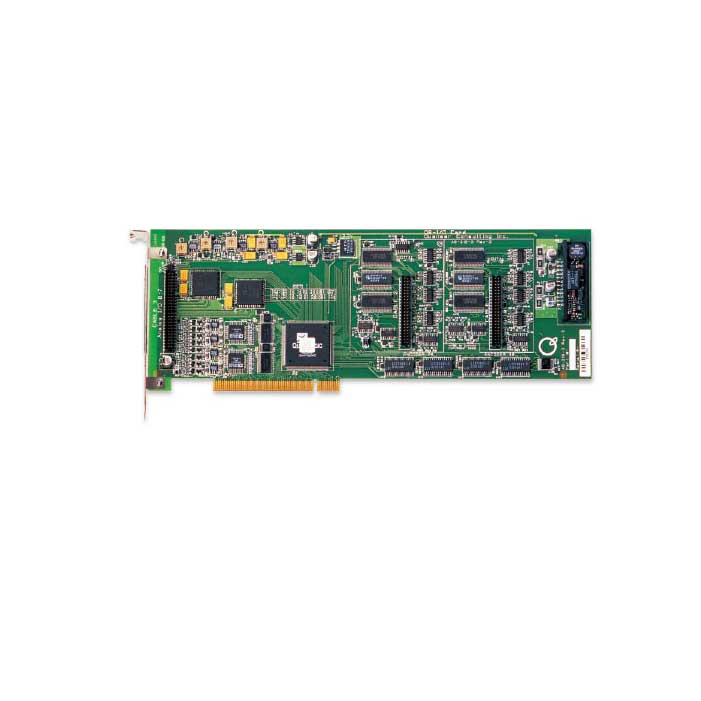

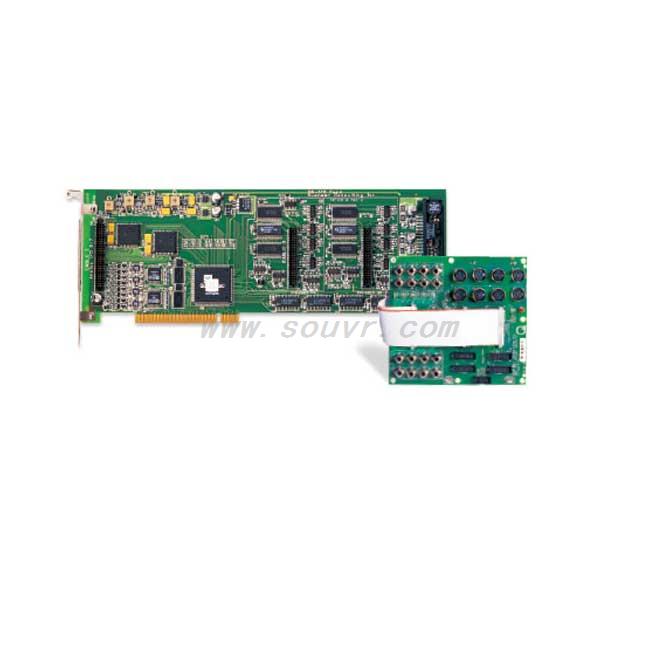

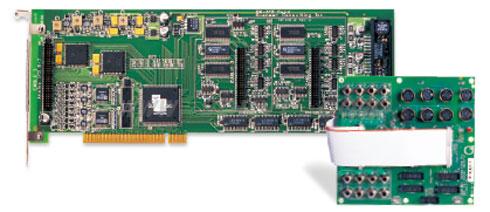

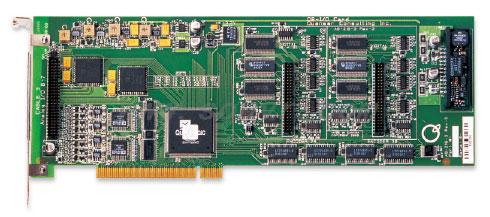

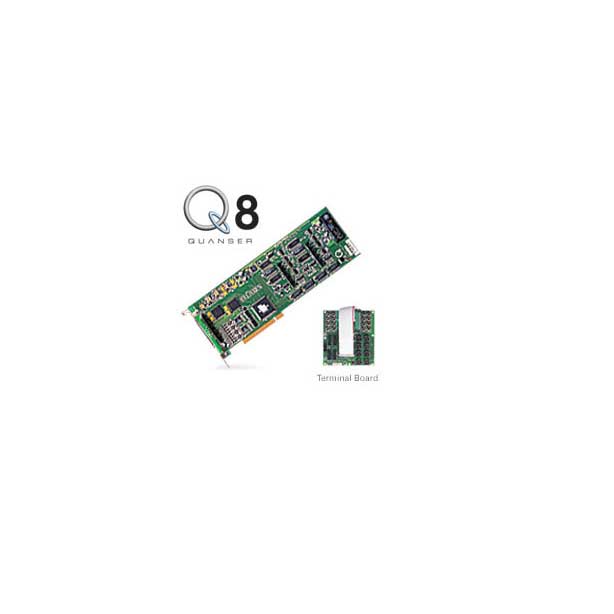

Quanser創新的Q8硬件回路控制主板是一款性能強大的多功能實時測量和控制主板，具有多種硬件功能和軟件支持。
Q8為開放式架構設計，與眾多頂級實時目標都可兼容，其中包括：QuaRC、xPC和RT-Lab。Q8軟件開發工具包內包括C、C++、ActiveX、.NET、LabVIEW、MATLAB及MATRIXx的API。Windows XP驅動器內含有Ardence RTX驅動器，方便進行實時操作。Q8可支持用戶日常使用的多種工具和環境。
該產品為單板解決方案，性能卓越，專為多方控制系統和復雜測量應用程序設計制作。借助Q8廣泛的輸入/輸出選擇，用戶可以輕松地連接和控制多種模擬傳感器和數碼傳感器設備，其中包括正交譯碼器。全部設備都可集成在一個主板之上。
Q8是一款創新的硬件回路控制板，可支持多種輸入和輸出選擇。多種設備配有模擬傳感器和數碼傳感器，以及正交譯碼器，均可與Q8輕松連接。這種單板解決方案適用于控制系統和復雜測量應用程序。
Q8具有超低的輸入/輸出轉換時間以及對每種輸入輸出類型的同步取樣功能，可適用于全部復雜控制器配置。用戶可以根據需要增加Q8主板，進行無限主/副配置，支持更多輸入輸出頻道。
該單主板集成將用戶的PC機轉換為功能強大的快速控制原型服務站。Q8由控制工程師設計研發，并專門針對控制工程師的工作而量身打造，具備以下特點：
安裝了Quanser WinCon軟件，其中集成了MATLAB/Simulink/RTWQuanser公司的Q8軟件與The MathWorks xPC Target、LabVIEW RTX及RT-LAB均可兼容。
尚無其它主板能夠具備如此全面的功能和特點！該產品是控制系統及復雜系統測量的理想工具。
::應用范圍::
適用于觸覺技術研究和商業化科研等諸多領域。
::技術特征::
::產品規格::
| 規格 | Quanser Hardware in the Loop Board | ||
常規 | 接口： | PCI | |
PCI 總線寬度： | 32比特 | ||
總線速率： | 33 兆赫 | ||
模擬輸入 | 頻道： | 8 SE | |
分辨率： | 14-比特 | ||
| 輸入范圍(固定)： | ±10伏 | ||
轉換時間 &采樣頻率* | 1 或 2 頻道同時： | 5.2 微秒/ 192 千赫 | |
全部8 頻道同時： | 17.8 微秒/ 56 千赫 | ||
*上述值為指定的輸入/輸出計算時間的測量。板載硬件FIFO允許A/D轉換在后臺由硬件執行，從而允許控制計算和重疊A/D | |||
模擬輸出 | 頻道： | 8 | |
分辨率： | 12-比特 | ||
轉換速率： | 2.5 V / μs | ||
| 輸出范圍 | 雙極： | ± 5伏, ± 10伏 | |
| 單極： | 0-10伏 | ||
轉換時間 ** | 1 頻道： | 0.62 微秒 | |
2 頻道同時： | 0.62 微秒 | ||
8 頻道同時： | 1.35微秒 | ||
| ** 上述值為寫入D/A的時間測量結果。板載雙重緩沖允許D/A轉換在后臺通過硬件執行，因此允許控制計算和重疊D/A。 | |||
編碼器輸入計數器 | Quadrature 編碼器輸入支持： | 8 | |
計數器大?。?/p> | 24比特 | ||
Quadrature 最大A和B頻率： | 2 兆赫 | ||
4XQuadrature最大計數頻率： | 8 兆赫 | ||
非quadrature最大計數頻率： | 15兆赫 | ||
轉換時間 | 單一編碼器讀取： | 2.50 微秒 | |
4 編碼器同時讀?。?/p> | 2.50 微秒 | ||
全部8頻道同時： | 4.72 微秒 | ||
數字輸入/輸出 | 行數： | 32 | |
轉換時間 | 單一數字輸出： | 0.18 微秒 | |
多數字輸出： | 0.18 微秒(32行) | ||
單一數字輸入： | 0.68 微秒 | ||
多數字輸入： | 0.79 微秒(32行) | ||
通用功能計數計時器 | 計數計時器數： | 2 | |
計數計時器大小： | 32比特 | ||
定時器分辨率： | 30 ns | ||
軟件支持 實時目標支持 *** | Windows?用Quanser QuaRC、 QNX 用QuaRC 、Mathworks xPC 目標、OPAL-RT RT-LAB、國家儀器 LabVIEW | ||
| *** 軟件支持由其各自供應商提供 | |||
操作系數驅動程序： | Microsoft? Windows? XP 和 Windows Vista?、QNX? | ||
應用程序接口： | C、C++、ActiveX、.NET (VB, C#, C++ 及其它) | ||
