Pro/Engineer操作軟件是美國參數技術公司（PTC)旗下的CAD/CAM/CAE一體化的三維軟件。Pro/Engineer軟件以參數化著稱，是參數化技術的較早應用者，在目前的三維造型軟件領域中占有著重要地位。Pro/Engineer作為當今世界機械CAD/CAE/CAM領域的新標準而得到業界的認可和推廣，是現今主流的CAD/CAM/CAE軟件之一，特別是在國內產品設計領域占據重要位置。

Pro/Engineer和WildFire是PTC官方使用的軟件名稱，但在中國用戶所使用的名稱中，并存著多個說法，比如ProE、Pro/E、破衣、野火等等都是指Pro/Engineer軟件，proe2001、proe2.0、proe3.0、proe4.0、proe5.0、creo1.0\creo2.0等等都是指軟件的版本。

主要特性

Pro/E第一個提出了參數化設計的概念，并且采用了單一數據庫來解決特征的相關性問題。另外，它采用模塊化方式，用戶可以根據自身的需要進行選擇，而不必安裝所有模塊。Pro/E的基于特征方式，能夠將設計至生產全過程集成到一起，實現并行工程設計。它不但可以應用于工作站，而且也可以應用到單機上。

Pro/E采用了模塊方式，可以分別進行草圖繪制、零件制作、裝配設計、鈑金設計、加工處理等，保證用戶可以按照自己的需要進行選擇使用。

1．參數化設計

相對于產品而言，我們可以把它看成幾何模型，而無論多么復雜的幾何模型，都可以分解成有限數量的構成特征，而每一種構成特征，都可以用有限的參數完全約束，這就是參數化的基本概念。但是無法在零件模塊下隱藏實體特征。

2．基于特征建模

Pro/E是基于特征的實體模型化系統，工程設計人員采用具有智能特性的基于特征的功能去生成模型，如腔、殼、倒角及圓角，您可以隨意勾畫草圖，輕易改變模型。這一功能特性給工程設計者提供了在設計上從未有過的簡易和靈活。

3．單一數據庫（全相關）

Pro/Engineer是建立在統一基層上的數據庫上，不像一些傳統的CAD/CAM系統建立在多個數據庫上。所謂單一數據庫，就是工程中的資料全部來自一個庫，使得每一個獨立用戶在為一件產品造型而工作，不管他是哪一個部門的。換言之，在整個設計過程的任何一處發生改動，亦可以前后反應在整個設計過程的相關環節上。例如，一旦工程詳圖有改變，NC（數控）工具路徑也會自動更新；組裝工程圖如有任何變動，也完全同樣反應在整個三維模型上。這種獨特的數據結構與工程設計的完整的結合，使得一件產品的設計結合起來。這一優點，使得設計更優化，成品質量更高，產品能更好地推向市場，價格也更便宜? 。

軟件版本

2010年10月29日，PTC?公司宣布，推出Creo?設計軟件。也就是說Pro/E正式更名為Creo。

目前Pro/E高版本為Creo Parametric 2.0。但在市場應用中，不同的公司還在使用著從Proe2001到WildFire5.0的各種版本，WildFire3.0和WildFire5.0是主流應用版本。Pro/Engineer軟件系列都支持向下兼容但不支持向上兼容，也就是新的版本可以打開舊版本的文件，但舊版本默認是無法直接打開新版本文件。雖然PTC提供了相應的插件以實現舊版本打開新版本文件的功能，但在很多情況下支持并不理想容易造成軟件的操作過程中直接跳出。

在Pro/Engineer軟件版本中，除了使用類似proe2001、Wildfire、WildFire2.0、WildFire3.0、WildFire4.0和WildFire5.0等主版本外在每一個主版本中還有日期代碼的小版本區別，不同的日期代碼代表主版本的發行日期順序。通常每一個主版本中都會有C000、F000和Mxxx三個不同系列的日期代碼，C000版代表的是測試版，F000是第一次正式版，而類似M010，M020...M200等屬于成熟的正式發行版系列。M系列的版本可以打開C000和F000系列版本的文件，而C000版本則無法打開相同主版本的F000和Mxxx版本的Pro/Engineer文件，比如WildFire4.0 C000版本的Pro/Engineer將無法打開WildFire4.0 M060版本Pro/Engineer所創建的文件，但反過來則可以。

模塊組成

Engineer

Pro/Engineer是軟件包，并非模塊，它是該系統的基本部分，其中功能包括參數化功能定義、實體零件及組裝造型，三維上色，實體或線框造型，完整工程圖的產生及不同視圖展示（三維造型還可移動，放大或縮小和旋轉）。Pro/Engineer是一個功能定義系統，即造型是通過各種不同的設計專用功能來實現，其中包括：筋（Ribs）、槽（Slots）、倒角（Chamfers）和抽殼（Shells）等，采用這種手段來建立形體，對于工程師來說是更自然，更直觀，無需采用復雜的幾何設計方式。這系統的參數比功能是采用符號式的賦予形體尺寸，不象其他系統是直接指定一些固定數值于形體，這樣工程師可任意建立形體上的尺寸和功能之間的關系，任何一個參數改變，其他相關的特征也會自動修正。這種功能使得修改更為方便和可令設計優化更趨完美。造型不單可以在屏幕上顯示，還可傳送到繪圖機上或一些支持Postscript格式的彩色打印機。Pro/Engineer還可輸出三維和二維圖形給予其他應用軟件，諸如有限元分析及后置處理等，這都是通過標準數據交換格式來實現，用戶更可配上 Pro/Engineer軟件的其它模塊或自行利用 C語言編程，以增強軟件的功能。它在單用戶環境下（沒有任何附加模塊）具有大部分的設計能力，組裝能力（運動分析、人機工程分析）和工程制圖能力（不包括ANSI， ISO， DIN或 JIS標準），并且支持符合工業標準的繪圖儀（HP，HPGL）和黑白及彩色打印機的二維和三維圖形輸出。Pro/Engineer功能如下：

1． 特征驅動（例如：凸臺、槽、倒角、腔、殼等）；
2． 參數化（參數=尺寸、圖樣中的特征、載荷、邊界條件等）；
3． 通過零件的特征值之間，載荷/邊界條件與特征參數之間（如表面積等）的關系來進行設計；
4． 支持大型、復雜組合件的設計（規則排列的系列組件，交替排列，Pro/PROGRAM的各種能用零件設計的程序化方法等）。
5． 貫穿所有應用的完全相關性（任何一個地方的變動都將引起與之有關的每個地方變動）。其它輔助模塊將進一步提高擴展 Pro/ENGINEER的基本功能。

ASSEMBLY

Pro/ASSEMBLY是一個參數化組裝管理系統，能提供用戶自定義手段去生成一組組裝系列及可自動地更換零件。Pro/ASSEMBLY是 Pro/ADSSEMBLY的一個擴展選項模塊，只能在 Pro/Engineer環境下運行，它具有如下功能：

1． 在組合件內自動零件替換（交替式）
2． 規則排列的組合（支持組合件子集）
3． 組裝模式下的零件生成（考慮組件內已存在的零件來產生一個新的零件）
4． Pro/ASSEMBLY里有一個 Pro/Program模塊，它提供一個開發工具。使用戶能自行編寫參數化零件及組裝的自動化程序，這種程序可使不是技術性用戶也可產生自定義設計，只需要輸入一些簡單的參數即可。
5． 組件特征（繪零件與廣組件組成的組件附加特征值．如：給兩種零件之間加一個焊接特征等）。

CABLING

Pro/CABLING提供了一個全面的電纜布線功能，它為在Pro/ENGINEER的部件內真正設計三維電纜和導線束提供了一個綜合性的電纜鋪設功能包。三維電纜的鋪設可以在設計和組裝機電裝置時同時進行，它還允許工程設計者在機械與電纜空間進行優化設計。Pro/CABLING功能包括：

1． 新特征包括：電纜、導線和電線束；
2． 用于零件與組件的接插件設計；
3． 在Pro/ENGINEER零件和部件上的電纜、導線及電線束鋪設；
4． 生成電纜/導線束直線長度及BOM信息；
5． 從所鋪設的部件中生成三維電纜束布線圖；
6． 對參數位置的電纜分離和連接；
7． 空間分布要求的計算，包括干涉檢查；
8． 電纜質量特性，包括體積、質量慣性、長度；
9． 用于插頭和導線的規定符號。

CAT

Pro/CAT是選用性模塊，提供 Pro/ENGINEER與 CATIA的雙向數據交換接口，CATIA的造型可直接輸入 Pro/ENGINEER軟件內，并可加上 Pro/ENGINEER的功能定義和參數工序，而 Pro/Engineer也可將其造型輸出到 CATIA軟件里。這種高度準確的數據交換技術令設計者得以在節省時間及設計成本的同時，擴充現有軟件系統的投資。

CDT

Pro/CDT是一個 Pro/ENGINEER的選件模塊，為 CADAM 2D工程圖提供 PROFESSIONALCADAM與 Pro/ENGINEER雙向數據交換直接接口。CADAM工程圖的文件可以直接讀入Pro/ENGINEER，亦可用中性的文件格式，經由PROFESSIONAL CADAM輸出或讀入任何運行 Pro/ENGINEER 的工作站上。Pro/CDT避免了一般通過標準文件格式交換信息的問題，并可使新客戶在轉入 Pro/ENGINEER后，仍可繼續享用原有的 CADAM數據庫。

COMPOSITE

Pro/COMPOSITE是一個 Pro/ENGINEER的選件模塊，需配用 Pro/ENGINEER及Pro/SURFACE環境下運行。該模塊能用于設計、復合夾層材料的部件。Pro/COMPOSITE在Pro/ENGINEER的應用環境里具備完整的關聯性，這個自動化工具提供的參數化、特征技術．適用于整個設計工序的每個環節。

DEVELOP

Pro/DEVELOP是一個用戶開發工具，用戶可利用這軟件工具將一些自己編寫或第三家的應用軟件結合并運行在 Pro/ENGINEER軟件環境下。Pro/IDEVELOP包括‘C’語言的副程序庫，用于支援 Pro/ENGINEER的交接口，以及直接存取Pro/ENGINEER數據庫。

DESIGN

Pro/DESIGN可加速設計大型及復雜的順序組件，這些工具可方便地生成裝配圖層次等級，二維平面圖布置上的非參數化組裝概念設計，二維平面布置上的參數化概念分析．以及3D部件平面布置。Pro/DESIGN也能使用2D平面圖自動組裝零件。它必須在 Pro/Engineer環境下運行。其功能有：

1． 3D裝配圖的連接層次等級設計；
2． 整體與局部的尺寸、比例和基準的確定；
3． 情況研究-參數化詳細草圖（2D解算器、工程記錄和計算）繪制；
4． 組裝：允許使用3D圖塊表示零組件了定位和組裝零件位置；
5． 自動組裝。

DETAIL

Pro/ENGINEER提供了一個很寬的生成工程圖的能力，包括：自動尺寸標注、參數特征生成，全尺寸修飾，自動生成投影面，輔助面，截面和局部視圖，Pro/DETAIL擴展了Pro/ENGINEER這些基本功能，允許直接從Pro/ENGINEER的實體造型產品按ANSI/ISO/JIS/DIN標準的工程圖。

Pro/DETAIL支持的功能包括：

1． 支持ANSI，ISO，JIS和DIN標準；
2． 全幾何公差配合：
* 特征控制標志
* 基本尺寸標注
* 公差基準面和軸；
3． 測量標準
* 毫米尺寸
* 公差尺寸
* 角度尺寸
4． 字符高度控制；
5． 圖內可變字符高度；
6． 用戶自定義字體；
7． 圖內多種字體；
8． 雙尺寸標準；
9． 縱向尺寸標注；
10． 擴展視圖功能：
* 零組件剖視圖
* 自動畫面剖線
* 半剖圖
* 多暴露視圖
* 旋轉面剖視圖
* 比例視圖（所有視圖不同比例）
* 軸測圖（ISO標準）；
11． 表面光潔度標記；
12． 用戶自定義繪圖格式和繪圖格式庫；
13． 圖表；
14． 用于Pro/DETAIL設置隱含標準的配置文件；
15． 用于注釋表面光潔度和球星的多引線種類；
16． 尺寸與尺寸線平行；
17． 可選擇的消隱線顯示觀察；
18． 具有輸入用于注釋的ASCⅡ文件能力；
19． 多層零件圖和布置圖。

Pro/DETAIL也包括2D非參數化制圖功能，可用于生成不需要3D模型的產品圖。

Pro/DETAIL提供下列功能：
1． 具有讀其它符合 IGES4．0、SET和 DXF標準的 CAD系統生成的圖形能力。
2． 具有修改輸入圖形來影響設計修改或更新能力。
3． 具有利用 Pro/PROJECT提供圖形儲存、恢復等功能來管理這些圖形的能力。
4． 具有通過 IGES到 PTC支持的繪圖儀輸出這些圖形能力。
5． 具有將非相關性幾何體加到 Pro/DETAIL圖形的能力。
6． 具有生成用戶自定義的符號和符號庫的能力。
7． 具有生成用戶自定義的線型能力。

DIAGRAM

Pro/DIAGRAM，是專將圖表上的圖塊信息制成圖表記錄及裝備成說明圖的工具。應用范圍遍及電子線體、導管、HVAC、流程圖及作業流程管理等。

DRAFT

Pro/DRAFT是一個功能二維繪圖系統，用戶可以直接產生和繪制工程圖，麗無需光進行三維造型。Pro/DRAFT允許用戶通過 IGES及 DXF等文件接口接收一些其它CAD系統產生的工程圖。

ECAD

參數化印刷線路板（PCB）的設計圖可以通過 Pro/ENGINEER生成，或者經由ECAD系統輸入。PCB的組成元件可以經由 Pro/ENGINEER的元件庫取得，并自動裝組到 PCB里。元件造型亦可以傳送到Pro/ENGINEER以制作實體元件，然后自動組裝到 PCB上，還包括此PCB組件的卡籠（CardCage）及結構設計（Housing Designs）可以作為修訂、“度身訂造”、群體特性及風格等等之評估。

FEATURE

Pro/Feature擴展了在 Pro/ENGINEER內的有效特征，包括用戶定義的習慣特征，如各種彎面造型（Profited Domes）、零件抽空（Shells）、三維式掃描造型功能（3D Sweep）、多截面造型功能（Blending）、薄片設計（Thin一Wa）等等。通過將Pro/ENGINEER任意數量特征組臺在一起形成用戶定義的特征，就可以又快又容易地生成。Pro/FEATURE包括從零件上一個位置到另一個位置復制特征或組合特征能力，以及鏡像復制生成帶有復雜雕刻輪廓的實體模型。
1． 用戶定義特征是參數化的，當然也很容易修改。
2． 一個用戶定義的特征可在同一零件上生成并反復使用?；蛘咴谝粋€零件組里或在其它設計里使用的特征可以是一個“標準”特征。
3． 對于 Pro/FEATURE標準特征庫可以很方便地開發并使其對整個 Pro/FEATURE用戶都是有效的。
4． Pro/FEATURE特征或特征組可以從—個地方復制到另一個地方。
5． 能象組合庫一樣支持局部組合
6． 特征能象零件一樣被鏡像復制
7． 先進的設計特征擴展了 Pro/ENGINEER包括下列特征的特征庫的能力：
(l)殼：產生各種“空心”實體，提供可變壁厚。
⑵ 復雜拱形面：生成帶有適合不同外形表面的實體模型。
⑶ 三維掃描：沿著3D曲線掃描外形以生成雕刻狀實體模型。
⑷ 薄壁特征：很容易地生成各種“薄壁”特征。
⑸ 復雜混和：以一種非平行或旋轉的方式（“復畫”）將各種外形混合在一起。
⑹ 組合零件：將二個零件組臺成一個或將一個零件從另一個中去掉形成一個空腔。
⑺ 混和/掃描：沿著一個示意軌跡的路徑混合各種外形。
⑻ 開槽特征：將2D圖投影到任何3D表面以形成一個裝飾幾何體。
⑼ 偏置面：將一個2D外形面投影到任何外表面以生成一個上升或下降特征，該特征表面與原外表面有一個偏差。
⑽ 分割線：生成一個用于分割圖案表面的分割線。
⑾ 管道：在零件上以及組件里的零件之間生成“管道”元素。

HARDNESS-MFG

Pro/HARDNESS-MFG是一套功能很強的工具，在電子線體及電纜生產工序上，專用以生成所需的加工制造數據。Pro/DIAGRAM及 Pro/CABLING提供的功能貫徹了整個由設計至加工制造過程。Pro/HARDNESS- MFG亦提供了指板（NAIL BOARD）、數字工程圖（Stick-figure dravings）、零件表（Parts Lists）以及線體方位表（From—To Wire List）。設計者只需通過一個快速“觸按式”界面，就可以將三維的電纜

拉直生成一個弄平的電纜。Pro/HARNESS-MFG具備完整的關聯性，它可以改變三維電纜的長度或形狀，從而自動生成一張弄平的電纜。Pro/HARDNESS- MFG的效益包括：大量節省初始的生成，以及因變動對指板（Nail Board）進行的人工重整工作。

INTERFACE

Pro/INTERFACE是一個完整的工業標準數據傳輸系統，提供 Pro/Engineer與其它設計自動化系統之間的各種標準數據交換格式．它可用于 Pro/ENGINEER幾何的輸入和輸出。剖面可以參數化并被構造 Pro/ENGINEER內的任意特征種類。

1． 二維和三維圖形：Pro/INTERFACE提供了將2D和3D圖形通過 IGES4．0或 SET輸入到 Pro/ENGINEER的繪圖模式里的能力，輸入后，正常制圖功能都是有效的。
2． 三維線框圖形：Pro/INTERFACE提供了將3D線框幾何體通過 IGES4．0或 SET 輸入到 Pro/ENGINEER內的能力，該線框體能被用于生成全參數化，以特征為基礎的實體模型。如果需要，可以覆蓋到非參數化的實體模型上。
3． 任意形狀曲面：Pro/INTERFACE提供了通過 IGES4．0或 SET將一個或更多的任意形狀曲面輸入到 Pro/ENGINEER內的能力。一旦輸入后，這些面可以被偏置和縫合在一起，及被其它曲面剪裁，它們也可以被用于構造一個實體模型（見 Pro/SURFACE有關詳細描述）。
4． 三維表面模型：Pro/INTERFACE提供了通過 IGES4．0或 SET將部分表面或整個表面線框模型輸入到 Pro/ENGINEER內的能力。在 Pro/ENGINEER內．如果有遺漏表面可以加上，并且整個表面模型也可以覆蓋到一個非參數化的實體模型上。覆蓋到非參數化實體模型上的表面可以作為一個“單一特征”。這樣用戶就可以將所有參數化特征附加到這“單一特征”上，當然該特征也能象其它任何 Pro/

ENGINEER修改。

數據交換功能包括：

1． SLA：用于將3D模型信息輸出到生產工作臺。
2． RENDER：用于將3D模型信息輸出到著色程序。
3． DXF：用于輸入和輸出那些支持 DXF格式文件系統的2D信息。
4． NEUTRAL：用于輸出符合 Pro/ENGINEER中間文件格式的特征、零件、部公差信息。
5． IGES：用于輸出符合 IGES4．0標準的2D圖形和3D模型（包括零件和部件）。
6． PATRAN Geom；用于輸出符合 PATRAN中間文件格式的零件幾何體數據。
7． IGES128：用于輸出零件幾何體（注：除非特殊需求規定，將無效）。
8． SUPERTA BGeom：輸出符合用于輸入列 SUPERTAB的 UNⅣERSAL文件格式的幾何體。
9． SET：用于輸入符合 VDA標準的 Pro/ENGINEER模型。

LANGUAGE

Pro/LANCUAGE是一個選件模塊，為 Pro/ENGINEER的菜單及求助說明提供語言翻譯功能，可支援的其他語言包括德文及日文（Kanji）。除此之外，所有客戶在支援日文（Kanji）字符及日文鍵盤作業之硬件平臺上，均可以用日文為 Pro/ENGINEER的工程圖加上附注或文字。同時，德文版及日文版的 Pro/ENGINEER用戶基本操作說明書．亦一并提供。

LIBRARYACCESS

Pro/LIBRARYACCESS提供了一個超過2萬個通用標準零件和特征的擴展庫，用戶可以很方便地從菜單里拾取任意工業標準特征或零件，并將它們揉臺進零件或部件的設計中，使用更方便、快速、并能提高生產力。

1． 標準零件包括：方形和六角形螺帽、平面墊圈、彈簧墊圈、半月銷、機制螺母，內藏凸臺和止動螺釘，大小固 鉚釘，開口銷和叉桿銷等等。
2． 標準特征包括：孔、槽、凸臺、鏜孔，同軸凸臺，通風格柵．金屬片偏置，金屬片彎管特征，管狀特征等等。

MESH

Pro/MESH提供了實體模型和薄壁模型的有限元網格自動生成能力。也就是它自動地將實體模型劃分成有限元素，以便有限元分析用，所有參數化應力和范圍條件可直接在實體模型上指定，即允許設計者定義參數化載荷和邊界條件，并自動生成四邊形或三角形實體網格。載荷/邊界條件與網格都直接與基礎設計模型相關聯，并能象設計時一樣進行交互式修改。

Pro/MESH包括：

1． 自動生成四面體單元和三角形薄殼單元(單元厚度參數由模型厚度決定）
2． 參數化定義網格
3． 載荷與邊界條件是參數化的，并被直接應用到幾何體上（包括所有和局部區域）。同時也可連接到設計參數里。
4． 支持作用于面的對流約束
5． 支持固定點上的瞬時載荷約束

MOLD DESIGN

Pro/MOL DESIGN模塊用于設計模具部件和模板組裝，它包括如下功能：

1． 采用參照設計模型的方法，自動生成模具型腔幾何體。
2． 對單一、多面類似或者多面不同的型腔，采用 Pro/ENGINEER的組裝命令及花樣組來定出型腔。
3． 對復雜的多面/注模，提供 Slider/CAMMED移動功能。
4． 用不同的縮減補償方式，修改造型幾何體。
5． 在模擬過程，采用干擾核查的方法支定度及模似模具開口及 Molding Ejection Sequence.
6． 備有 AC Technology的 C—Flow/EZ分析軟件，提供空腔沖填及 AIR TRAPPING模擬、 Front、ram速度、weld線及流體速度（Flow Velocity）。
7． 直接取得 Pertinent模具設計工程的信息，包括沖填器皿及型腔表面積等信息。
8． 可生成摸具的特定功能，包括澆口（Sprue）、澆道（Runner）、澆槽（Gates）、冷凝線（cooling line）及分離線。
9． Pro/LIBARARY亦有提供與 Pro/MOLDESIGN使用的功能，包括標準化的摸具組裝及元件。

MANUFACTURING

Pro/MANUFACTURING將產生生產過程規劃．刀路軌跡并能根據用戶需要產生的生產規劃做出時間上及價格成本上的估計。Pro/MANUFACTURING將生產過程生產規劃與設計造型連接起來，所以任何在設計上的改變，軟件也能自動地將已做過的生產上的程序和資料也自動地重新產生過，而無需用戶自行修
正。它將具備完整關聯性的 Pro/ENGINEER產品線延伸至加工制造的工作環境里。它容許用戶采用參數化的方法去定義數值控制（NC）工具路徑，賃此才可將Pro/ENGINEER生成的模型進行加工。這些信息接著作后期處理，產生驅動NC器件所需的編碼。
Pro/MANUFACTURING為下列機器操作產生自動化的工具路徑：

1． 銑削加工（Mitting)
2． 車削加工（Turning)
3． 線體電子釋放機械技術
4． 鉆床加工（Dritting)

NC-CHECK

1．Pro/NC-CHECK提供圖型工具．用以對銑削加工及鉆床加工操作所產生的物料，作模擬清除。Pro/NC-CHECK內選定的工具．會依照 Pro/MANUFACTURING定義的切割路徑移動，用戶亦可以清楚看到物料清除的進度。加工制造組件以陰影顯示，裝組線上各個組件可以由用戶設定不同的顏色。它亦讓用戶可以在整個加工制造過程，定義夾層平面（Clipping Plane）特定的深度。夾層平面（Clipping Plane）對物料清除摸擬過程提供縱切面的閱視功能。這項獨一無異的功能．再加上顏色的設定，選定工具路徑、內置參考模型、工具及任何夾具（Fixture）均能一目了然．不生混淆。此外，Pro/NC- CHECK能讓用戶對工具及夾具（Fixture）進行快速驗證及評佑。從而防止嚴重的損失。
2．Pro/NC-CHECK與 Pro/MANUFACTURING一并使用時，用戶可用以仔細檢定切割零件的每一部份，節省了用戶不必要地在昂貴機器上試用及操作的時間。因此，將這些產品合并使用，不僅體現了貴重資源得以節省的好處，亦提供了一個加工制造的良好方案。

PLOT

Pro/PLOT需在Pro/ENGINEER或可單獨運行之Pro/DETAIL或可單獨運行之Pro/ⅥEWONLY）環境下工作。Pro/PLOT是一個選項模塊，它提供了驅動符合工業標準的輸入、輸出設備能力（如繪圖儀、數字化儀、打印機等），Pro/PLOT包括了 Pro/CALCOMP、Pro/HPGL2、Pro/VERSATEC、Pro/GERBER四個模塊。
1． Pro/CALCOMP是 CAlCOMP系列外設驅動程序模塊。
2． Pro/HPGL2是 HP系列外設驅動程序模塊。
3． Pro/VERSATEC是 VERSATEC系列外設驅動程序模塊。
4． Pro/GERBER是 GERBER系列外設驅動程序模塊。

PROJECT

Pro/PROJECT提供一系列數據管理工具用于大規模塊復雜設計上的管理系統，適合多組設計人員同步運行的工程作業環境。用戶可集中管理所有設計文檔保存。Pro/PROJECT為所有 Pro/ENGINEER的應用軟件，并有效率地監控所有全雙向關聯性及參數化設計所發生的變化。由概念性設計以至加工制造工序，Pro/PROJECT各項功能均能對所有 Pro/ENGINEER或非Pro/ENGINEER類型的數據操控自如。當中，包括先進產品的組態管理、多重存取控制及保安、用戶化的改變程序及報表生成及查詢等功能。

REPORT

Pro/REPORT是 Pro/ENGINEER的一個選項模塊，它提供了一個將字符、圖形、表格和數據組合在一起以形成一個動態報告的功能強大的格式環境。它能使用戶很方便地生成自己的材料報表（BOM），并可根據數據的多少自動改變表格的大小。功能包括：
1． 在報告中附加視圖。
2． 填寫報告的鍵盤提示參數。
3． 應用數據的特殊顯示。
4． 所需數據的篩選和分類。
5． 顯示/不顯示的雙重記錄項。

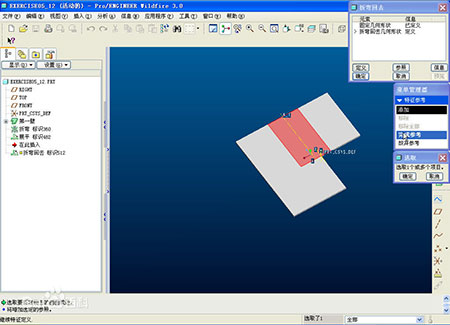

SHEETMETAL

Pro/SHEETMETAL擴展了 Pro/ENGINEERR的設計功能，用戶可建立參數化的鈑金造型和組裝，它包括生成金屬板設計模型以及將它們放平成平面圖形。Pro/SHEETMETAL提供了通過參照彎板庫模型的彎曲和放平能力。彎曲允許量通過彎曲或放平狀態下的模型附加特征的功能，同時支持生成，庫儲存和替換用戶可自定義的特征。

1．特征包括：

(l) 壁：平面壁可以將示意壁連接到模型的選擇邊上。沖壓壁可以沿著模型上垂直選擇邊沖壓出壁的示意外形。
⑵ 彎曲：允許用戶規定如何彎曲一個模型的平面部分而不需要加一個新的材料。
⑶ 形狀：允許將復雜形狀表面摻合進板筋件中。用戶定義的形狀特征庫可以通過產生用戶定義的形狀特征以外的特征來生成。
⑷ 穿孔：穿孔特征允許用戶預先定義自己的穿子L形式并將它們加到庫里。穿孔包括—個坐標系統，該坐標用于 Pro/MANUFACTURING用于刀具定位數據的相對基準。
⑸ 槽：提供一個槽的形式庫，該形式可由用戶預先定義。開槽只需要二個定位基準。

2．操作包括：

(l) 展平：將一個彎曲的板筋件展開成一個平面圖形，可按照用戶定義的方式進行。
⑵ 彎：將一個平面圖形彎成原來板筋件的彎曲狀態。

Pro/SHEETMETAL包括當進行放平操作時參照一系列彎現表的功能。彎曲允許量是材料厚度、材質、半徑和角度的函數。表格可以由外部生成并使用 Bend Table命令進行修改。Pro/SHEETMETAL允許用戶制定板筋件的彎曲順序并保存彎曲次序表，就象用于彎曲和展平的參考一樣。Pro/SHEETMETAL還允許用戶將制造信息連接到一個形狀特征上，該特征以后將被去除（多工具操作）。

SURFACE

Pro/SURFACE是一個選項模塊，它擴展了 Pro/ENGINEER的生成、輸入和編輯復雜曲面和曲線的功能。Pro/SURFACE提供了一系列必要的工具，使得工程師們在整個工業范圍內很容易地生成用于飛機和汽車的氣動曲線和曲面，船殼設計以及通常所碰到的復雜設計問題，是Pro/Engineer軟件中主要的曲面造型指令。功能包括：

1． 生成曲線及曲線種類；
⑴ 在草圖中畫出示意幾何體；
⑵ 通過 IGES輸入曲線；
⑶ 通過 IGES）輸入定義曲線的點；
⑷ 通過一系列點插值曲線；
⑸ 求二個曲面的交換；
⑹ 不 、圓、佯條曲線、二次曲線、復合曲線。

它們主要用于：
⑴ 構造用于曲面實體模型的旋轉幾何體；
⑵ 定義用于生成任意仲類特征的幾何體；
⑶ 定義掃描軌跡線；
⑷ 多點倔值/定義平滑線；
⑸ 增加或改變一個線框模型。

2． 編輯曲線：
⑴ 在交點處截斷曲線；
⑵ 縮短或加長地剪裁曲線；
⑶ 通過移動定義點或改變斜率條件重新定義曲線，
⑷ 改變曲面交線定義曲線；
⑸ 刪除或恢復曲線。

3． 生成曲面及曲面種類：
⑴ 沖壓或旋轉一條曲線；
⑵ 沿著軌跡線掃描一條曲線，
⑶ 沿著—多輪廓軌跡掃描一條曲線；
⑷曲線之間的融合；
⑸ 四條邊界曲線之間的融合；
⑹ 通過一個點映射平滑表面；
⑺ 兩族曲線之間的事例（“放樣”），
⑻ 二交曲線間的融合；
⑼ 二次曲面間的倒角/圓滑；
⑽ 通過 IGES輸入曲面，
⑾ 通過計算值曲面輸入：
⑿ 平面、圓柱面、直紋曲面、圓錐面、球面/圓環面、旋轉曲面、薄壁柱面、非均勻有理B樣條曲面（NURBS）、倒角曲面（角的倒角）、恒定或可變半徑的倒角/ 不 曲面、偏置曲面和由計算值定義的曲面。

4． 編輯曲面：
⑴ 將曲面縫合在一起形成一個曲面網，
⑵ 在與其它曲面交線處剪裁曲面，
⑶ 改變輸入點的文件定義一個曲面；
⑷ 重新定義用于定義曲面的軌跡或曲線；
⑸ 用曲面或曲面網替換實體模型的任一表面；
⑹ 將曲面縫合在一起形成一個封閉的容器從而生成一個實體模型；
⑺ 偏置一個曲面或曲面網；
⑻ 將一個曲面轉換成一個薄壁實體。

它們主要用于：
⑴ 構造復雜特征和零件；
⑵ 構造表面模型；
⑶ 構造實體模型；
⑷ 在一個實體上生成任意種凹下或凸起物；
⑸ 用一新的曲面或網替換實體模型上的任意表面；
⑹ 給一線框模型復益上表面并變成一個非參數化的實體模型；
⑺ 實體表面可以生成偏置表面。

資源庫

"LinkAble PARTcommunity 在線零部件數據資源庫：LinkAble PARTcommunity旨在為基于Pro/E環境的設計者提供完善而有效的零部件三維數據資源，用于本地產品的開發和配置。LinkAble PARTcommunity除包含完整的ISO / EN / DIN標準件模型數據資源外，更囊括數百家國內外廠商的零部件產品模型，涉及氣動、液壓、FA自動化、五金、管路、操作件、閥門、緊固件等多個門類，能夠滿足機電產品及裝備制造業企業的產品研發人員日常所需，且該在線模型庫為終身免費注冊和使用。LinkAble PARTcommunity提供Pro/E的原始格式模型下載接口外，還提供名為Part2CAD的集成接口，可將在線模型下載后直接打開于本地Pro/E界面。"

模型庫

名為PARTsolutions，是翎瑞鴻翔與德國卡迪納斯共同面向中國市場推出的Pro/E離線版零部件數據資源庫解決方案，其不僅可提供比PARTcommunity更為豐富的零部件數據資源，而且采取局域網服務器-客戶端安裝方式，大大提高了Pro/E終端對模型數據的搜索和調用效率，此外，接口程序提供了二者的無縫嵌入式集成方案。此外，PARTsolutions可與Pro/E及其PLM環境實現緊密集成，實現企業內部物料信息與模型信息的對接，從而在源頭上避免和減少了一物多碼現象。同時為了因應制造業行業的需求，該模型庫提供企業自有數據資源的配置模塊，可為企業本地服務器提供兼容多CAD環境的企標件和特定供應商產品數據的配置任務。

版本歷史

2006-11-28發布Pro/ENGINEER 2001 2005030
2009-11-08發布Pro/ENGINEER Wildfire 1.0 M260
2010-06-05發布Pro/ENGINEER Wildfire 2.0 M280
2011-05-28發布Pro/ENGINEER Wildfire 3.0 M250
2011-11-07發布Pro/ENGINEER Wildfire 4.0 M220
2010-12-30發布Pro/ENGINEER Wildfire 5.0 M060
2011-11-21發布Pro/ENGINEER Wildfire 6.0 B000
2012-11-30發布Creo_Elements/Pro_5.0_M160
2011-6-10發布Creo 1.0 F000正式版
2012-3發布Creo 2.0 F000正式版
