::: 產品概述 :::

Rapidform InspectWorks 3D掃描軟件

?

在SolidWorks軟件中驗證成品部件是否符合原始設計要求

InspectWorks是專門為SolidWorks軟件設計的插件，可以對三維掃描數據進行快速檢驗。

InspectWorks可實現快速部件檢測，使用方法極其簡便。用戶首先要使用3D掃描儀對部件進行掃描，然后把掃描數據導入到SolidWorks軟件中。這時，可以用InspectWorks對掃描圖與原始設計圖紙進行對照，顯示出偏差色圖，并計算出部件的相關尺寸和公差。InspectWorks采用業內公認的設計架構，與Rapidform XOV完全相同，具有極高的精度和使用效率。

• 在SolidWorks中對部件進行快速檢查
• 可與任何三維掃描儀兼容
• 使用SolidWorks定義的尺寸和公差
• 可導出詳細的檢查報告，與Rapidform XOV相同

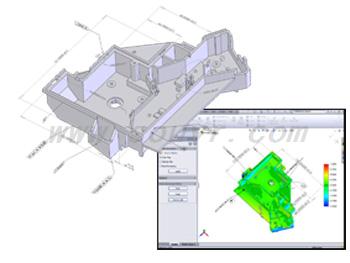

結合3D掃描儀在SolidWorks中檢查部件的質量
InspectWorks是SolidWorks專用的部件檢查插件，可以對三維掃描數據進行快速檢查。該程序可以對SolidWorks模型和制作側成品部件進行全面比較，并可在10分鐘內獲取偏差色圖、外圍尺寸以及公差數據。InspectWorks轉為SolidWorks設計而成，不需要計量實驗室即可對部件進行檢查，為用戶提供了極大的方便。

為SolidWorks設計師準備的檢查工具
InspectWorks為設計師和制造工程師提供了部件品質檢測工具，可確保產品研制流程暢通無阻。設計師可以在進行下一步研發之前對現有部件的品質進行檢測，從而提高了研發效率。

提高產品質量，減少設計反復，在辦公桌上進行快速部件檢查

• 全集成SolidWorks?插件
• 易學易用的向導式GUI
• 一鍵掃描到CAD對齊
• CAD到零件表面/節段偏差映射
• 自動SolidWorks DimXpert? GD&T測量
• 正/負公差注解的即時決定
• 自動報告生成
• 可與所有三維掃描儀兼容

簡單五個步驟實現SolidWorks中的部件檢查：

導入3D掃描儀數據
InspectWorks處理大型數據集（32位系統為20萬點），支持任何來源的點云和網格數據

準確自動對準
掃描圖與SolidWorks模型的一鍵匹配和基準對齊，精度得到業界認可，通過實驗室測試。

InspectWorks采用與Rapidform XOV?相同的算法
通過德國PTB、美國NIST以及英國NPL認證

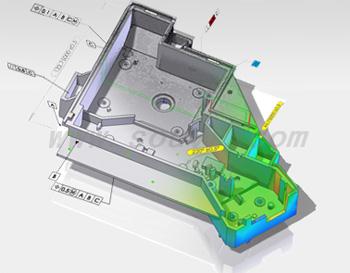

色圖誤差分析
對比部件掃描圖與SolidWorks模型，檢查兩者偏差。檢查立體部件的整體偏差以及平面截面的偏差。針對部件設置工差值。檢查部件各部位的偏差值。

自動檢查外圍尺寸和公差值
InspectWorks可充分調用SolidWorks DimXpert?的各項功能。自動計算部件的外圍尺寸和工差值。輕松查看GD&T和/或正負公差值。

自動生成報告
可創建Microsoft? Excel報告，并配有截圖和數據表。包含全部的外圍尺寸和工差值。

:: 應用范圍 ::

使用于3D立體模型制作、車工零件、三維可視化、多媒體、虛擬現實、虛擬服裝試穿、頭像設計等對三維掃描數據進行快速檢驗的領域。

:: 技術特征 ::

• 在SolidWorks中對部件進行快速檢查
• 可與任何三維掃描儀兼容
• 使用SolidWorks定義的尺寸和公差
• 可導出詳細的檢查報告，與Rapidform XOV相同

:: 下載資料 ::

中文版InspectWorks_Brochure
